ถังสังกะสีที่ทนทานระบบทำความร้อนอัตโนมัติสำหรับโรงงานชุบสังกะสีแบบจุ่มร้อน

ถังสังกะสีที่ทนทานระบบทำความร้อนอัตโนมัติสำหรับโรงงานชุบสังกะสีแบบจุ่มร้อน

  • ถังสังกะสีที่ทนทานระบบทำความร้อนอัตโนมัติสำหรับโรงงานชุบสังกะสีแบบจุ่มร้อน
ถังสังกะสีที่ทนทานระบบทำความร้อนอัตโนมัติสำหรับโรงงานชุบสังกะสีแบบจุ่มร้อน
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: xly
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiation
รายละเอียดการบรรจุ: มาตรฐานส่งออก
เวลาการส่งมอบ: 90days
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
ติดต่อ
รายละเอียดสินค้า







xly zink tank ระบบทำความร้อนอัตโนมัติของโรงงานชุบสังกะสีแบบจุ่มร้อน





ลักษณะ:

ตามลักษณะของการออกแบบกระบวนการชุบสังกะสีแบบจุ่มร้อน หลักการเช่นนี้





เครื่องทำความร้อนแบบพัลส์ความเร็วสูง, เครื่องทำความร้อนสม่ำเสมอ, ประสิทธิภาพเชิงความร้อนสูง, ยืดอายุของถังสังกะสี



ระบบควบคุมความร้อน กระบวนการทั้งหมดของการตรวจสอบข้อมูลแบบเรียลไทม์ การวินิจฉัยข้อผิดพลาด สัญญาณเตือนประหยัดสังกะสีเหลว 20%



การใช้ก๊าซไอเสียเพื่อให้ความร้อนกับอากาศที่มา ต้นทุนเชื้อเพลิงสามารถลดลงได้ 10%





สายการผลิตถังสังกะสีหลัก:





1.ถังสังกะสี

1.1 ตามขนาดเรขาคณิตและความต้องการเอาท์พุตของชิ้นงานที่เคลือบสังกะสี ขนาดของกาต้มน้ำสังกะสี (ยาว × กว้าง × ลึก × หนา × กว้างขอบ) ก้นกลมและมุมมน การหาปริมาณความจุสังกะสี คำนวณน้ำหนักรวม (ด้วย เสริมเหล็กเส้นที่ต้องการด้านหม้อสังกะสี) วัสดุของมันคือ XG-08)



1.2 มาตรฐานการผลิต:

① วัสดุสำหรับส่วนโค้งงอและส่วนแรงกดไม่ควรมีรอยฉีกขาด รอยเชื่อมทั้งหมดควรมีลักษณะ แบนและตรง ไม่อนุญาตให้ใช้แรงทางกลเพื่อแก้ไข

② รูปแบบรอยเชื่อมรอยเชื่อมและข้อต่อของวัสดุควรใช้ JB/ZQ40000.3-86 ข้อต่อชนและมาตรฐานการเชื่อมของสาธารณรัฐจีน

③ การทดสอบรอยร้าวของการเชื่อมดำเนินการ JB4730-94 ภาชนะรับความดันที่ไม่ทำลายมาตรฐานของสาธารณรัฐจีน)



2. เครื่องทำความร้อนถังสังกะสี

2.1 พารามิเตอร์ทางเทคนิคของเตาชุบสังกะสี

ระบบประกอบด้วยเตาเผาความร้อน ระบบการเผาไหม้ ระบบควบคุมและอื่น ๆพลังงานความร้อนสำหรับเตาน้ำมันหนัก หรือก๊าซธรรมชาติ ควบคุมการไหลของเชื้อเพลิงอัตโนมัติ ควบคุมอุณหภูมิในเตาได้ดีขึ้นเพื่อให้อุณหภูมิของของเหลวสังกะสีมีเสถียรภาพสม่ำเสมอมากขึ้น.)

2.2 มิติ

ตามขนาดเรขาคณิตและความต้องการเอาท์พุตของชิ้นงานที่ชุบสังกะสี ขนาดของกาต้มน้ำชุบสังกะสี (ยาว × กว้าง × ลึก × หนา × กว้างขอบ) ตัวอย่างเช่น: ถังสังกะสี 7000 × 1200 × 2200 มม. (L × W × D), ตัวเตา (หยาบ):9000×3200×1800mm



2.3 พารามิเตอร์ทางเทคนิค

อุณหภูมิการทำงานของของเหลวสังกะสี (℃) 435-450 ±2;

อุณหภูมิเตา (ปล่อง) (℃) ≤650;

อุณหภูมิผนังเตา (℃) ≤50;

ความทนทานต่อความผันผวนของอุณหภูมิ (℃):±2

ความสม่ำเสมอของความร้อนของตัวเตาหลอม (℃) :±2

จำนวนหัวเตา (หน่วย) : 2 หน่วย ,450KW/หน่วย การบริโภค: 30 กก. / ชม.



2.4 พารามิเตอร์อื่น ๆ

ทั้งหมดอุโมงค์โคมไฟป้องกันการระเบิด)



2.5 ประสิทธิภาพทางเทคนิค)

ตัวอย่างเช่น: ถังสังกะสี 7000 × 1200 × 2200 มม. (L × W × D)

9000 × 3200 × 1800 มม. (ตัวเตา (หยาบ): 9000 × 3200 × 1800mm

กำลังการผลิต: 20000 ตัน / ปี

ความจุสังกะสีในถัง : 282 ตัน)

อุณหภูมิในการทำงานของของเหลวสังกะสี :435-450 ℃

อุณหภูมิเตาหลอม :580 - 620℃

ความเร็วในการเพิ่มอุณหภูมิเต็มกำลัง: 60 ~ 200 ℃/h สามารถปรับได้โดยอัตโนมัติตามเส้นโค้งการตั้งค่า

วิธีการสูบบุหรี่: ใช้พัดลมดูดควันตามแรงดันของเตาเผา, ความเร็วในการควบคุมความถี่ AC



2.6 ส่วนหลักของเตาหลอม

ก.โครงสร้างเหล็กสำหรับเตาหลอม

รวมถึงเปลือกเตา สำลีทนไฟ ผ้าห่มกันไฟ และวัสดุอื่นๆ

ข.โครงสร้างเตา :)

โครงสร้างของผนังด้านข้างของเตาหลอม: ด้านล่างของตัวเตาและช่องด้านในของอิฐก่ออิฐมาตรฐานที่มีเปลือกเตาเชื่อมแผ่นเหล็กหนา 6 มม. ในโครงสร้างช่องระหว่างแผ่นเตาเต็มไปด้วยใยแก้วเปลือกเตาคือ ทำจากเหล็กเสริมแรง



โครงสร้างเตาเผา: ตั้งหัวเตาความเร็วสูงที่ปลายทั้งสองด้านของการจัดเรียงถังสังกะสีในแนวทแยงด้านเดียว วิธีการสกัดควันโดยใช้ด้านล่างของควันตรงกลาง

อุปกรณ์ระบายแรงดันถูกออกแบบมาสำหรับอุโมงค์ควันและผนังเตาหลอม ซึ่งสามารถบรรเทาแรงดันของเตาหลอมได้อย่างรวดเร็ว)

ถังสังกะสีรองรับแผ่นโครงสร้างเหล็กเพื่อควบคุมการเสียรูป)

ตั้งเครื่องเตือนการรั่วไหลของสังกะสี และหลุมรวบรวมสังกะสีรั่ว)





3.ระบบควบคุมอุณหภูมิ

3.1 อุณหภูมิของเตาหลอมวัดโดยเทอร์โมคัปเปิลและอุณหภูมิการตั้งค่าของ PLC (หรือตัวควบคุมอุณหภูมิ) ถูกเปรียบเทียบกับการทำงานของ PID ของตัวควบคุมอุณหภูมิ (หรือ PLC) และสัญญาณพัลส์ที่เกี่ยวข้องจะถูกส่งออกไปควบคุม วาล์วอากาศของหัวเผาแต่ละอัน



4.ระบบออกแบบเส้นทางเดินอากาศ

การใช้ก๊าซไอเสียเพื่อให้ความร้อนกับอากาศที่มา ต้นทุนเชื้อเพลิงสามารถลดลงได้ 10%

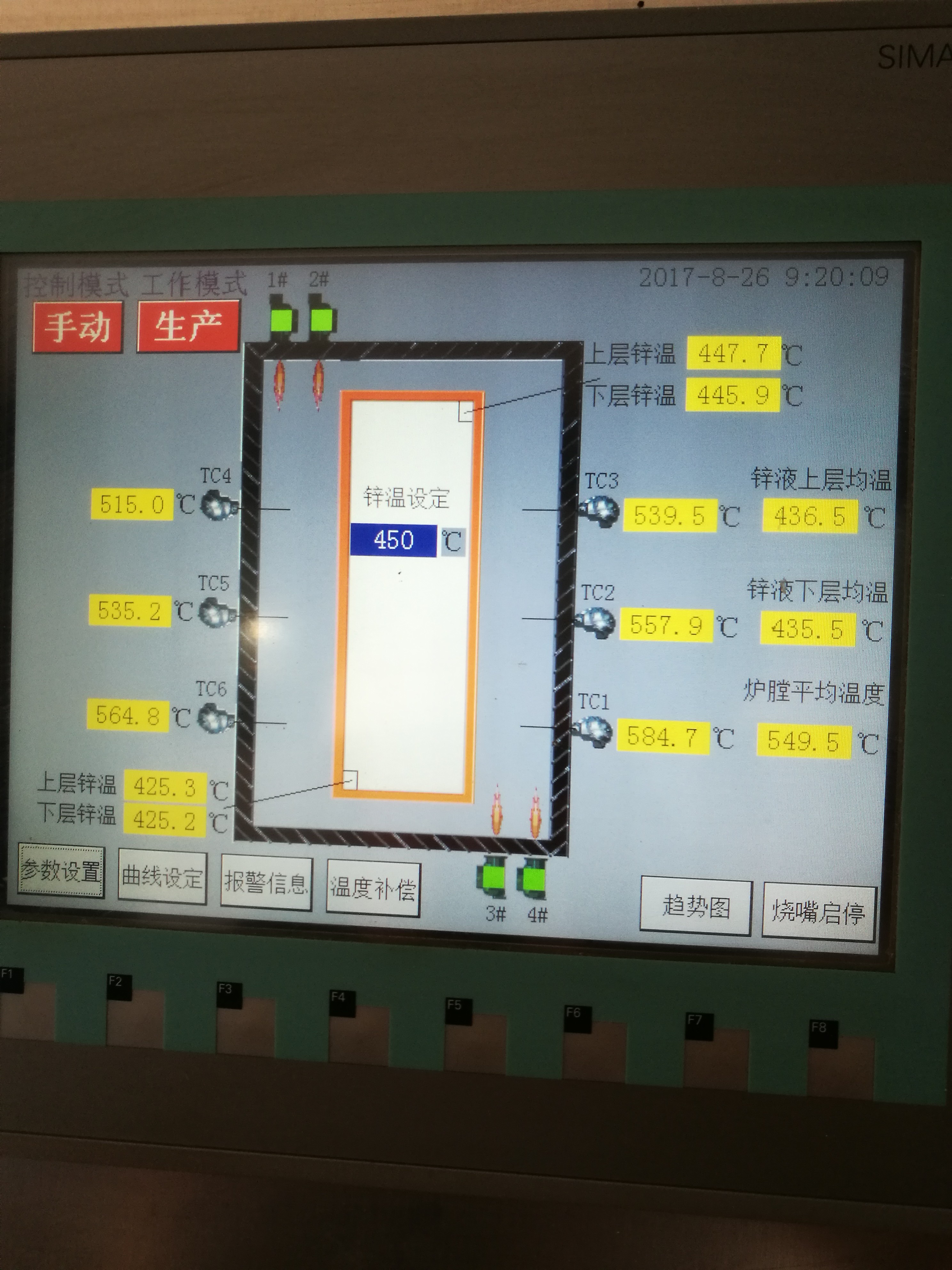

5.ระบบควบคุมอัตโนมัติสำหรับเตาสังกะสี

ระบบอัตโนมัติพื้นฐานของเตาหลอมประกอบด้วยสองส่วน: ระบบอัตโนมัติของเครื่องมือและระบบอัตโนมัติทางไฟฟ้าประกอบด้วยส่วนต่อประสานระหว่างคนกับเครื่องจักร (HMI), PLC, เครื่องมือภาคสนาม, ตัวควบคุมอุณหภูมิ, วาล์วควบคุมการไหลและอื่น ๆระบบควบคุมแบ่งออกเป็นสองโหมด: แบบแมนนวลและแบบอัตโนมัติ



เตาแบ่งออกเป็น 2 โซน เทอร์โมคัปเปิลชนิด K สองโซน หนึ่งคือเทอร์โมคัปเปิลควบคุมอุณหภูมิ อีกโซนสำหรับการตรวจจับและเปรียบเทียบพื้นที่นี้ถังสังกะสีมีเทอร์โมคัปเปิลชนิด K สองตัวเพื่อตรวจจับอุณหภูมิของของเหลวสังกะสีฟังก์ชั่นการควบคุมคือการควบคุมอุณหภูมิเตาเพื่อให้ได้อุณหภูมิที่เหมาะสมของของเหลวสังกะสี เมื่ออุณหภูมิของสังกะสีเหลวใกล้กับอุณหภูมิเป้าหมาย ระบบจะเข้าสู่โหมดสถานะการทำความเย็นหรือความร้อนโดยอัตโนมัติ (การแก้ไขอุณหภูมิที่ตั้งเตาหลอมโดยอัตโนมัติ) อุณหภูมิของสังกะสีเหลวช้าใกล้กับอุณหภูมิเป้าหมาย ป้องกันผลความเฉื่อยของอุณหภูมิได้อย่างมีประสิทธิภาพในทางกลับกัน เมื่ออุณหภูมิของของเหลวสังกะสีเริ่มลดลง และอุณหภูมิต่ำกว่าช่วงอุณหภูมิที่กำหนด ระบบจะสลับไปที่โหมดทำความร้อนโดยอัตโนมัติ (อุณหภูมิของเตาหลอมจะได้รับการแก้ไขโดยอัตโนมัติ) และทำซ้ำตามขั้นตอนข้างต้นระบบควบคุมทั้งหมดเสริมด้วยการควบคุมแรงดันเตาหลอม แรงดันน้ำมันเชื้อเพลิง และการควบคุมแรงดันอากาศ
