6 นิ้ว X 6 ม. ท่อ / ท่ออุปกรณ์ชุบสังกะสีแบบจุ่มร้อนโดยไม่มีมลพิษ

6 นิ้ว X 6 ม. ท่อ / ท่ออุปกรณ์ชุบสังกะสีแบบจุ่มร้อนโดยไม่มีมลพิษ

6 นิ้ว X 6 ม. ท่อ / ท่ออุปกรณ์ชุบสังกะสีแบบจุ่มร้อนโดยไม่มีมลพิษ
6 Inch X 6m Pipes / Tubes  Hot Dip Galvanizing Equipment Without Pollution
6 นิ้ว X 6 ม. ท่อ / ท่ออุปกรณ์ชุบสังกะสีแบบจุ่มร้อนโดยไม่มีมลพิษ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Xinlingyu
ได้รับการรับรอง: IS09001:2015 , ISO 45001:2018
ติดต่อ
รายละเอียดสินค้า
แสงสูง:

เครื่องชุบสังกะสีแบบจุ่มร้อน

,

อุปกรณ์ชุบสังกะสีแบบจุ่มร้อน

  • สรุปทั่วไป

โรงงานชุบสังกะสีนี้ได้รับการออกแบบมาเพื่อให้ท่อสามารถจุ่มลงในกาต้มน้ำได้และจะถูกดึงกลับไปยังสถานีภายในโดยอัตโนมัติ

อุปกรณ์หยดแบบ Star Type ใช้สำหรับการจุ่มท่อ สามารถช่วยปรับเวลาการจุ่มได้อย่างคล่องตัวโดยใช้โปรแกรมอื่นที่รัน

เทคโนโลยีเป่าเป่าภายในยาวโดยใช้อากาศร้อนอัดจะใช้สำหรับท่อเหนือ 1 "(รวม 1") การใช้เทคโนโลยีนี้ส่งผลในการปรับปรุงคุณภาพของการเป่าภายในการประหยัดพลังงานและลดปริมาณการผลิตของผงสังกะสี

ระบบการเก็บฝุ่นสังกะสีที่ได้รับการออกแบบมาอย่างพิถีพิถันสามารถลดการใช้สังกะสีและช่วยปรับปรุงความปลอดภัยในการทำงานของตัวกรองฝุ่น

  • ข้อกำหนดทางเทคนิคหลัก
  • ขนาดของท่อที่ใช้ได้

เบื่อเล็กน้อย: นาที 1/2 "- สูงสุด 6”

ความหนาของผนัง: Min. 1.5 มม. - สูงสุด 4.5 มม

ความยาวท่อ: 5-6 เมตร (1/2 " , 3/4 " ) 4-6 เมตร (1 " -6 " )

บางชนิดของนายและท่อรูปสี่เหลี่ยมผืนผ้าสามารถรับการรักษาโดยสายนี้ แต่สายควร จำกัด ภายใน 2 ท่ออัตราส่วนของด้านยาวและด้านสั้นควร จำกัด ภายใน 1.5 และนาที ขนาดของท่อต้องมีขนาดใหญ่กว่า 25 มม.

สี่เหลี่ยมจัตุรัส 20 * 20 มม. 25 * 25 มม. 30 * 30 มม. 40 * 40 มม. 50 * 50 มม. 60 * 60 มม. 75 * 75 มม. 80 * 80 มม. 90 * 90 มม. 100 * 100 มม. 120 * 120 มม. 127 *

ท่อรูปสี่เหลี่ยมผืนผ้า

13 * 26mm; 20 * 40mm; 25 * 50mm; 30 * 60mm; 40 * 80mm; 50 * 100mm; 60 * 120mm; 70 * 140mm; 80 * 160mm; 50.8 * 101.6mm

  • วิธีการชุบสังกะสี

ระบบชุบสังกะสีแห้ง

ท่อ OD ภายใต้ 1-1 / 2 "(รวม 1-1 / 2") จะประมวลผลด้วยเส้นสี่เท่า;

ท่อ OD 2 "-4" (รวม 4 ") จะถูกประมวลผลด้วยเส้นคู่

ท่อ OD 5 "และ 6" มีการประมวลผลด้วยเส้นเดี่ยว

  • เช็ดสังกะสีส่วนเกิน

ด้านนอกของท่อ: ด้วยการอัดอากาศด้วยการเป่าด้านนอก

ด้านในของท่อ: ท่อ OD 1/2 "และ 3/4" โดยใช้หัวฉีดแบบ Over-heated Steam ด้านใน

สำหรับท่อของ OD สูงกว่า 1 "(รวมถึง 1") เทคนิคการเป่าภายในของลูกยางแลคเซอร์นำมาใช้เพื่อปรับปรุงคุณภาพของชั้นเคลือบภายในช่วยลดการใช้ไอน้ำและลดการสังกะสีลงได้

  • การใช้ผลิตภัณฑ์
  • สำหรับบริการแก๊สและน้ำ
  • สำหรับวัตถุประสงค์ทั่วไปของโครงสร้าง
  • มาตรฐาน

BS 1387 ซีรี่ส์เบาและกลาง DIN 2441 เป็นต้น

  • หน่วย

ต้องใช้ระบบวัดเมตริก

  • ระบบไฟฟ้า

แหล่งจ่ายไฟ: By City Supply

แหล่งกำเนิดหลัก: 380V ± 5%, 50HZ, 3 เฟส, วงจรควบคุมแหล่งที่มา: 220V, 50HZ, เฟสเดียว, 24V D, C,

หม้อแปลงสำหรับวงจรควบคุมและขดลวดแม่เหล็กไฟฟ้าจะต้องจัดเตรียมโดยผู้ขาย

ความสามารถทั่วไป: abt 260KW (โรงงานทั้งหมดรวมทั้งอุปกรณ์เสริม)

  • อากาศอัด

ความดัน: 0.6Mpa (นาที 0.5Mpa ที่จุดสาธารณูปโภค)

การบริโภค: 30 นาโนเมตร 3 / ชม

  • เชื้อเพลิง: ก๊าซธรรมชาติ

การบริโภค: เต็มกำลัง: ประมาณ 1,900,000 กิโลแคลอรี / ชม

ก๊าซธรรมชาติ 230 นาโนเมตร 3 / ชม. (ค่าการเผาไหม้ของก๊าซธรรมชาติ: 8500Kcal / ลิตร)

เมื่อใช้งานไม่ได้ใช้งาน: ประมาณ 200,000 กิโลแคลอรี่ / ชม

ก๊าซธรรมชาติ 24nm 3 / hr

ความดันของแก๊สก่อนเตา: สูงสุด 0.4Mpa

  • อบไอน้ำ (ไอน้ำร้อนหรือแห้ง)

ความดัน: 1.25Mpa (ต่ำสุด 1.0Mpa ที่จุดสาธารณูปโภค)

อุณหภูมิ: 275 ° C

  • เคลือบสังกะสี: ประมาณ 500 ก. / ตร.ม. โดยการลดเวลาในการจุ่มลงทำให้สามารถลดการเคลือบสังกะสีลงได้ประมาณ 300 กรัมต่อตารางเมตร
  • อุณหภูมิแวดล้อม: ไม่น้อยกว่า 10 ° C
  • กระบวนการผลิต:

ท่อเหล็กเป็นกรดต่อเนื่องดอง, เคลือบฟลักซ์สองครั้งและแห้ง แล้วท่อแห้งจะถูกจุ่มลงในอ่างสังกะสีด้วยการจุ่มดาวล้อ

แผนภูมิการผลิตจากท่อเหล็กดำกับท่อชุบสังกะสีมีดังต่อไปนี้ (ท่อเหล็กดำ)

  • กำลังการผลิต (ตัวอย่าง)

ตารางต่อไปนี้แสดงตัวอย่างของอัตราการผลิตสำหรับแต่ละขนาดท่อ BS Medium ภายใต้สภาวะที่เหมาะสม

ขนาดที่กำหนด

น้ำหนักของท่อ

กำลังการผลิต

ใน กิโลกรัม / เมตร กก. / 6.0m pcs./hr.approx กิโลกรัม / hr.approx
1/2 " 1.22 7.32 1776 13000
3/4 " 1.58 9.48 1688 16000
1 " 2.44 4.64 1092 16000
1-1 / 4 " 3.14 18.84 850 16000
1-1 / 2 " 3.61 21.65 522 16000
2 " 5.1 30.6 260 16000
3 " 6.51 39.06 410 16000
4 " 12.1 72.6 220 16000
5” 15.03 90.2 178 16000
6” 17.82 106.9 150 16000

บันทึก :

(1) ความจุมีขีด จำกัด ภายใน 16000 กก. / ชม. ซึ่งขึ้นอยู่กับความสามารถในการทำความร้อนของกาต้มน้ำ

(2) ความยาวท่อยาว 6 เมตร

(3) ตัวเลขข้างต้นอ้างอิงจากประสิทธิภาพในการทำงาน 100%

(4) เวลาในการจุ่มเป็นปัจจัยที่สำคัญมากในการผลิตเมื่อต้องเคลือบผิวหนัก เวลาการจุ่มเพื่อให้ได้น้ำหนักเคลือบที่จำเป็นแตกต่างกันไปตามองค์ประกอบทางเคมีของท่อเมื่อสภาพการใช้งานเหมือนกัน อัตราการผลิตท่อที่ต้องใช้เวลาแช่นานขึ้นจะลดลง

(5) ความเรียบการดัดท่อต้องมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้ ท่อที่มีการดัดใหญ่ไม่สามารถแปรรูปได้อย่างราบรื่นในโรงงานนี้

ขอแนะนำให้ดัดท่อควรมีขนาดน้อยกว่า 5 มม. / 6 เมตร

  • ขอบเขตของการจัดหา
  • อุปกรณ์เตรียมการ (ระบบทำความสะอาดแบทช์)

กลุ่มของท่อที่มีน้ำหนักโดยปกติประมาณ 3 ตันจะได้รับการทำความสะอาดอย่างต่อเนื่อง

ในการดองกรดฟลักซ์ที่ 1 และถังฟลักซ์ที่ 2 โดยใช้หัวเครนเคลื่อนที่

ไม่ใช้เทคโนโลยีล้างน้ำเพื่อลดการใช้น้ำและลดมลภาวะต่อสิ่งแวดล้อม

หลังจากหยดท่อจะถูกจุ่มลงในถัง ฟลักซ์ing ที่ 1 (สกปรก) แล้วจุ่มลงในถังฟลักซ์ที่ 2 (สะอาด) สารละลายฟลักซ์ของถังผสมที่ 1 และ 2 เชื่อมต่อกันกลายเป็นระบบบำบัดหมุนเวียน อัตราการไหลของระบบไหลเวียนโลหิตคือ 3 m 3 / h ปริมาณ FeCl 2 ในถังฟลูอิซซีน 1 จะถูกควบคุมประมาณ 10 กรัมต่อครอกและปริมาณ FeCl 2 ของสารละลายหลังทำปฏิกริยาจะลดลงต่ำกว่า 0.5 กรัมต่อครอก สารละลายที่สะอาดนี้จะสูบเข้าไปในถังฟลักซ์ 2 (สะอาด) และปริมาณ FeCl 2 ในถังฟลักซ์จะถูกควบคุมด้วย 1g ต่อครอก สารละลายจะถูกสูบอย่างต่อเนื่องในถังฟลูอิกซ์ที่ 1 (สกปรก) และสูบไปที่สถานี regeneration เพื่อให้การไหลของสารละลายที่สองไปสู่ผิวท่อจะเป็นเรื่องที่สะอาดมาก การผลิตสังกะสีในกาน้ำและการบริโภคสังกะสีจะลดลง

ขอแนะนำไม่ใช้ขั้นตอนการขจัดไขมันในระบบนี้โดยใช้ท่อ ERW ของท่อน้ำมัน อื่น ๆ ที่ชาญฉลาดคุณต้องนำมาใช้มาตรการในการบำบัดน้ำเสียแก้ปัญหาและล้างน้ำ

อุปกรณ์ปรับสภาพประกอบด้วยรายการต่อไปนี้

  • หกชุดของถังดองกรด (อุปทานวาด)

ขนาด: 8000 (L) × 1600 (D) × 1500 (W) มม

วัสดุ: ใยแก้วที่มีโครงสร้างเหล็กอ่อน

  • ชุด ฟลักซ์ing Tank 2 ชุด (จัดหารูปวาด)
  • Flatcar สำหรับห่อหุ้มท่อเข้า / ออกจากห้องที่ล้อมรอบบริเวณรอบ ๆ ก่อนการบำบัด 2 ชุด

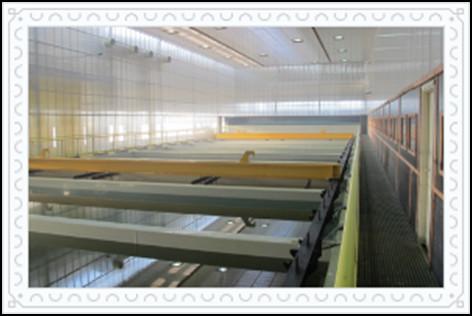

  • ห้องล้อมรอบบริเวณรอบโรงบำบัด 30mX12mX7m
  • เตาอบแห้ง

หลังจากผ่านการฟลักซ์แล้วท่อจะถูกลำเลียงและอบแห้งในเตาอบแห้งซึ่งถูกให้ความร้อนด้วยก๊าซไอเสียของเตาเผาชุบสังกะสี ประกอบด้วยรายการต่อไปนี้:

  • ชุดอาหาร 1 ชุด

วัสดุ: โครงสร้างเหล็ก

  • หนึ่งชุดอุปกรณ์สายส่ง
  • สามสายสัญญาณ

(2) ชุดขับเคลื่อน 1 ชุดพร้อมเกียร์ 4KW ซึ่งทำงานทีละขั้นตอน

  • เตาอบแห้ง

(1) เตา (มีแผ่นความร้อนเหล็กหล่อ) ขนาด: 8500 (L) × 9124 (W) มม

(2) ชุดแลกเปลี่ยนความร้อนท่อเหล็กร้อน 1 ชุดสำหรับระบบเป่าลมเป่าลมร้อน

(3) ชุดแลกเปลี่ยนความร้อนเหล็กกล้าไร้สนิมหนึ่งชุดสำหรับอากาศอัดที่ใช้เป่าภายใน

(4) แผ่นปิดฝาเตาหนึ่งชุด (โครงสร้างเหล็กพร้อมวัสดุฉนวนความร้อน)

(5) ระบบหมุนเวียนและเป่าลมร้อน 1 ชุด

ความจุพัดลมหมุนเวียนอากาศร้อน: 6660 NM 3 / hr

อุณหภูมิ: abt 150 ° C

หมายเหตุ: รากฐานคอนกรีตอิฐสีแดงและกำลังแรงงานเป็นของผู้ซื้ออุปทาน 1 วิศวกรและ 3 คนทักษะจะทำงานในการก่อสร้างเตาเผาในสถานที่

  • อุปกรณ์สังกะสี

ท่อที่ผ่านการบำบัดแล้วและแห้งจะหลุดออกจากเตาอบแห้งสองครั้งโดยสอง (หรือสี่) และเข้าสู่พื้นที่กระเป๋าของจุ่มดาวล้อ

เมื่ออุณหภูมิของอ่างสังกะสีลดลง 445 ° C ถึง 455 ° C เมื่อหมุนรอบดาวล้อเลื่อนไปทีละขั้นตอนท่อจะถูกจุ่มลงในอ่างสังกะสีและหมุนไปที่ตำแหน่งเต้าเสียบต่อจากนั้นท่อจะถูกเป่าด้วยอุปกรณ์นิวแมติก และตกลงไปบนแร็ครับที่ติดตั้งไว้ในกาต้มน้ำ จากนั้นจะมีการเปิดใช้งานเบ็ดแบบยกพื้นและแผ่นกดที่ติดตั้งบนตะขอจะกดลงในเวลาเดียวกัน ด้วยฟังก์ชั่นนี้สี่ท่อจะกระจายอย่างเป็นระเบียบในขอบรับของเบรคและหลีกเลี่ยงการรัดท่อร่วมกัน จากนั้นท่อจะยกขึ้นโดยยกตะขอและผ่านแผ่นแยกให้แน่นและติดกับร่องลูกกลิ้งแม่เหล็กซึ่งตั้งอยู่เหนืออ่างสังกะสี

เนื่องจากลูกกลิ้งแม่เหล็กถูกขับเคลื่อนโดยมอเตอร์แปลงความถี่ท่อจะถูกดึงออกจากลูกกลิ้งจากกาต้มน้ำ ระหว่างทางด้านการถอนหน่วยสังกะสีส่วนเกินของท่อด้านนอกจะถูกเช็ดออกด้วยอุปกรณ์เป่าลมด้านนอกด้วยอากาศที่บีบอัดเพื่อให้ได้ผลดียิ่งขึ้นขนาดหัวฉีดที่แตกต่างกันจะถูกนำมาใช้เพื่อให้เหมาะกับขนาดของท่อที่แตกต่างกัน และความดันของการบีบอัดอากาศสามารถปรับได้โดยวาล์วปรับความดัน

เมื่อท่อถึงด้านบนของลูกกลิ้งดึงจะเลื่อนไปยังสถานีเป่าภายในด้วยคานเดินขั้นบันได สังกะสีส่วนเกินของด้านในของท่อจะถูกเช็ดออกโดยการระเบิดด้วยไอน้ำร้อน (1/2 "และ 3/4") หรือปลั๊กตัวผู้ยาวที่มีอากาศอัดแรง วิธีการเป่าภายในแบบปลั๊กแบบยาวดีกว่าวิธีหัวฉีดซึ่งสามารถประหยัดการใช้ไอน้ำการปรับปรุงคุณภาพของการเป่าภายในและลดปริมาณผงสังกะสีที่ผลิตได้ แต่สำหรับท่อขนาดเล็ก (1/2 หรือ 3/4 ") ถ้าท่อเจาะด้านในโดยที่ไม่ได้รับการขัดสีหรือรอยเชื่อมไม่ได้รับการควบคุมอย่างดี การเป่าภายในของปลั๊ก lance จะเป็นเรื่องยากมาก และลูกค้าสามารถเลือกได้ตามสภาพของคุณ

หลังจากเป่าภายในแล้วท่อจะถูกถ่ายโอนไปยังเปลของแท่นวางและถูกถ่ายโอนไปยังถังดับเพลิง

ระบบประกอบด้วยรายการต่อไปนี้:

  • เตาสังกะสี

(1) เตาเผาชุบสังกะสี

(2) อุปกรณ์เสริมสำหรับเตาเผาชุบสังกะสี

หมายเหตุ: รากฐานคอนกรีตอิฐสีแดงและกำลังแรงงานเป็นของผู้ซื้อจัดหา 1 วิศวกรและ 3 คนทักษะจะทำงานสำหรับการก่อสร้างเตาเผาในสถานที่

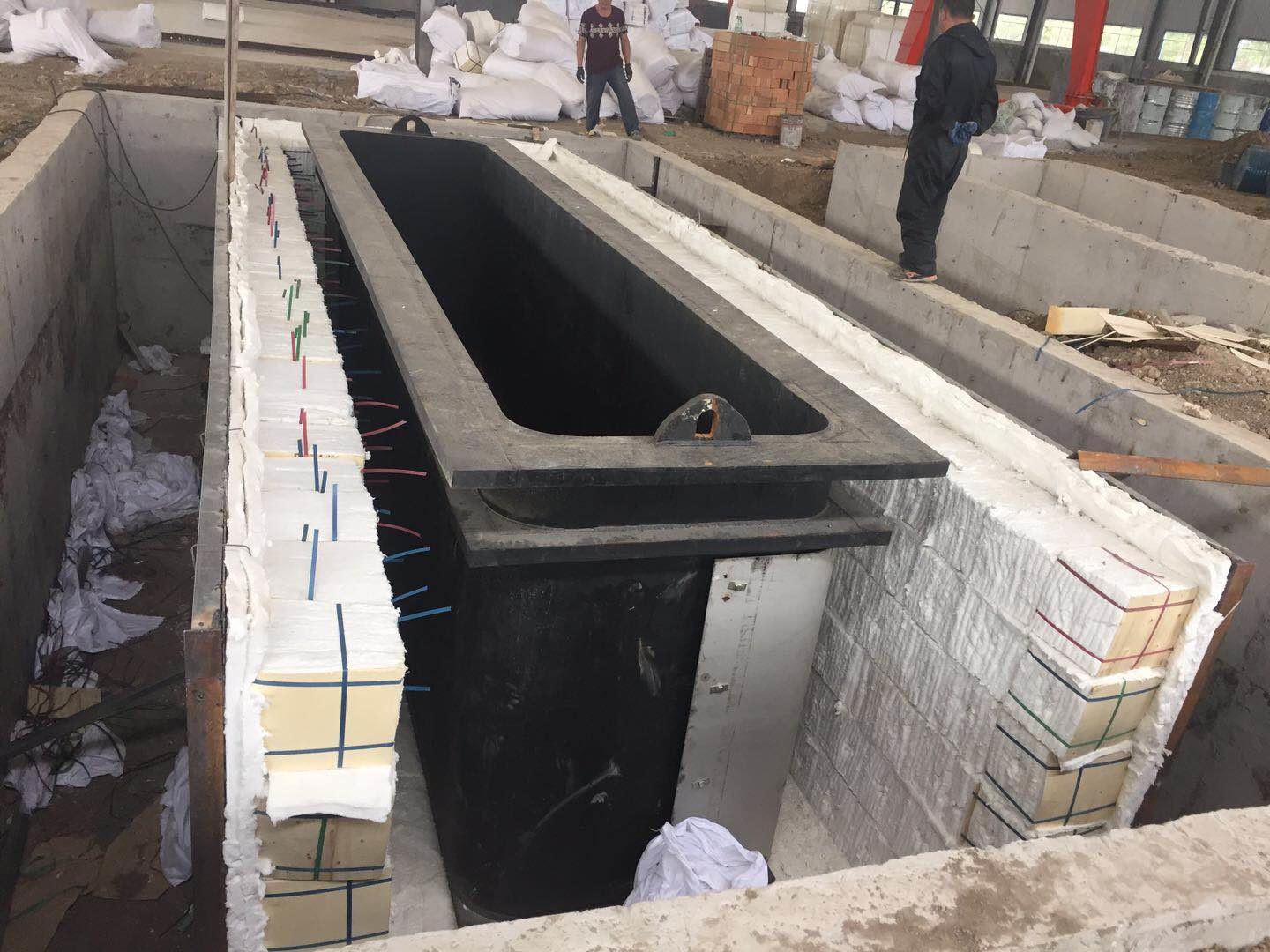

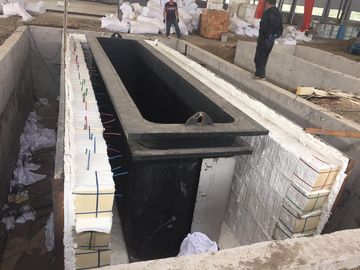

  • กาต้มน้ำหนึ่งช้อนส้อม

มิติ : 18 00 (W) × 2 91 0 (D) × 8000 (L) × 60 (T) มม. (ภายใน dimens ที่มีประสิทธิภาพ)

น้ำหนัก: 37 ตัน

วัสดุตัว: เหล็กกล้าไร้สนิมต่ำคาร์บอนต่ำ (เหล็กจีนพิเศษสำหรับการชุบสังกะสี)

ส่วนบนพร้อมโครงเหล็กแบนแบน มุมรอบ

ไม่ผ่านการทดสอบด้วยอัลตราซาวด์ปราศจากสิ่งสกปรก

  • ระบบการเผาไหม้อัตโนมัติ

(1) 6 เครื่องพ่นพัลส์และอุปกรณ์เสริมสำหรับการเผาไหม้แบบอัตโนมัติ

(2) พัดลมหมุนเวียนเปลวไฟชุด Hot Flange 2 ชุด

ความจุ: 27648 NM 3 / hr

มอเตอร์: 7.5KW

ความดัน: 96 มม. (H 2 0), 20 ° C

อุณหภูมิในการทำงาน: 500 ~ 800 ° C

(วัสดุสำหรับใบพัดคืออัลลอยด์อัลลอยด์)

ถ้าอุณหภูมิของเปลวไฟต่ำกว่า 500 ° C พัดลมต้องทำงานในความเร็วต่ำเพื่อหลีกเลี่ยงมอเตอร์จากการบรรทุกเกิน

(3) ชุดฐานยึดติดตั้งสองชุดสำหรับติดตั้งเตาเผาและพัดลมหมุนเวียน

วัสดุ: โครงสร้างเหล็ก

(4) พัดลมระบายอากาศ

ความจุ: 4500 NM 3 / hour

มอเตอร์: 18.5 กิโลวัตต์ / 2p

ความดัน: 9000 มม. (H 2 0), 20 ° C

(5) ระบบตรวจสอบจุดติดไฟและเปลวไฟอัตโนมัติ

(6) สองคู่ความร้อนที่ติดตั้งในกาต้มน้ำเพื่อตรวจสอบอุณหภูมิของสังกะสีละลายในกาต้มน้ำและอีกสองคนที่ติดตั้งในเตาเผาเพื่อตรวจสอบอุณหภูมิของเปลวไฟในเตาเผาเตา

  • Dipping Device

(1) หน่วยดาวล้อจุ่ม 1 ชุดประกอบด้วยล้อ 4 ดวง 1 เพลา 4 ตัวรองรับและระบบขับเคลื่อนด้วยมอเตอร์ AC N = 5.5Kw โหมดสแตนด์บาย

(2) สี่ชั้นวาง

(3) โครงเครื่อง

(4) อุปกรณ์ยกหนึ่งชุดประกอบด้วยตะขอและเบ็ดหนึ่งตัวพร้อมไดรฟ์นิวเมติก

(5) ชุดอุปกรณ์ป้อนกดเข้าชุดหนึ่งชุดขับเคลื่อนด้วยลม

(6) หนึ่งชุดของอุปกรณ์เตะออกขับนิวเมติก

(5) ลูกกลิ้งแม่เหล็กถาวร 5 ชุดพร้อมอุปกรณ์ขับเคลื่อน

มอเตอร์ตัวแปลง AC N = 5.5 KW

V = 24-72m / นาที

ตำแหน่งอุปกรณ์ของลูกกลิ้งแม่เหล็ก (up-n-down adjust),

ทุกส่วนที่ถูกแช่อยู่ในอ่างสังกะสีเป็นวัสดุเหล็กกล้าไร้สนิมต่ำคาร์บอนต่ำ

(8) อุปกรณ์เป่าภายนอก

26 ชุดแหวนเป่าด้านนอกทุกขนาด (ตั้งแต่ 1/2 "~ 6")

(9) 10 แผ่นแยกแผ่น

(10) งานกรอบรูปชุดหนึ่งสำหรับติดตั้งลูกกลิ้งแม่เหล็กและอุปกรณ์ขับขี่

  • การถอนหน่วยและสถานีเป่าภายใน

(1) งานเฟรมหนึ่งชุด

(2) หนึ่งชุดของธนาคารลูกกลิ้งวาดมุมมอง: 13 °

(3) ลูกกลิ้งแม่เหล็กถาวร 5 ชุดและลูกกลิ้งมิใช่แม่เหล็ก 5 ชุด

(4) ชุดขับเคลื่อน 1 ชุดสำหรับลูกกลิ้ง 10 ลูก

ความเร็วในการดึง: 20 ~ 60 m / min (ความเร็วที่ไม่ จำกัด ตัวแปร)

มอเตอร์ขับเคลื่อน: มอเตอร์แปลง AC N = 5.5 KW

(5) ชุดเป่าลมภายในชุดเดียว, ชุดขับเคลื่อนแบบนิวเมติก

สำหรับท่อ OD ต่ำกว่า 1 "การเป่าภายในจะดำเนินการโดยหัวฉีดที่มีไอน้ำร้อนมากเกินไป

สำหรับท่อ OD สูงกว่า 1 "(รวม 1") การเป่าภายในจะกระทำโดยปลั๊ก lancer กับอากาศร้อนที่บีบอัด

หัวเป่าภายใน 8 หัว (จาก 1/2 "~ 3/4")

เครื่องเป่าลม 16 ลิตร (จาก 1 "~ 6")

เครื่องเป่าลมทั้งหมดสำหรับท่อสี่เหลี่ยมและท่อรูปสี่เหลี่ยมผืนผ้า

ในฐานะที่ท่อของ (1/2 ", 3/4") ควรมีความยาวตั้งแต่ 5 เมตรถึง 6 เมตรจังหวะของหัวเป่าด้านในต้องขยายถึง 800 มม.

(6) ตัวกั้นและรางสำหรับเครื่องเป่าลมเป่าภายในและระบบขับเคลื่อน

(7) ชุดคานเดินขั้นบันไดหนึ่งชุดพร้อมแผ่นแม่เหล็ก, ไดรฟ์นิวแมติก มอเตอร์: 2 สูบΦ160× 400 สำหรับการเคลื่อนที่ขึ้นและลงและการเคลื่อนที่ตามขวาง 3 cylidersΦ100× 800

(8) ชุดขับเคลื่อนยกสามชุดขับเคลื่อนด้วยมอเตอร์สำหรับลดท่อจากตำแหน่งเอียงสำหรับตำแหน่งเป่าลมด้านในไปยังแนวนอน Rack และ pinion, ball guide เชิงเส้น, ACmotor N = 1.1Kw ใช้งานร่วมกันทั้งหมด 3 ชุด

(9) กล่องเก็บฝุ่นสังกะสีหนึ่งตัวพร้อมประตูปิดล้อมด้วยลมเพื่อลดเสียงรบกวนและการรั่วของผงสังกะสี

  • อุปกรณ์หลังการรักษา

หลังจากระบายความร้อนลงในอากาศฟรีเป็นระยะเวลาหนึ่งท่อสังกะสีจะจุ่มลงในน้ำ 70 ℃ ~ 80 by โดยใช้แท่นวาง และจากนั้นท่อดับจะถูกนำออกจากถังดับโดยการยกอุปกรณ์ลงบนโต๊ะตรวจสอบ

  • ถังดับเพลิงชุดเดียว

ขนาด: 8500 (L) × 2450 (W) × 1500 (H) มม

ประเภท: สายพานลำเลียง, ก้าวย่างมอเตอร์เกียร์พร้อมเบรค: 7.5 KW

  • ระบบรีไซเคิลน้ำ

(1) ปั๊ม (100 เมตร 3 / ชม.) 3 ชุด

(2) คูลลิ่งทาวเวอร์ (450,000 กิโลแคลอรี / ชั่วโมง) 1 ชุด (ท่อระบายน้ำและท่อจ่ายโดยผู้ซื้อ)

  • สายพานลำเลียงตารางตรวจสอบ (รวมถึงอุปกรณ์ระบายน้ำ)

ขนาด: 8500 (L) × 5000 (W) มม

มอเตอร์ AC: 4Kw

ชุดเครื่องกำจัดขน 3 ชุดสำหรับวางท่อให้กับสายพานลำเลียงลูกกลิ้งสี่แท่ง

  • ตารางแรกของ Roller

หลังจากผ่านการชุบแล้วท่อจะถูกยกขึ้นมาบนโต๊ะตรวจสอบแล้วย้ายไปวางบนโต๊ะลูกกลิ้งเพื่อทำ passivation

  • ลูกกลิ้งร่อง 4 ชุด
  • หน่วยขับขี่

การขับขี่ส่วนบุคคล, มอเตอร์: 11 × 0.35 กิโลวัตต์

ความเร็ว: 72 ม. / นาที

  • สถานี Passivation (วัสดุสแตนเลส)
  • สายพานลำเลียงลื่นไถลด้วยเครื่องแลกเปลี่ยนความร้อนแบบท่อไอน้ำและเครื่องเปลี่ยนถ่ายสองกลุ่มหนึ่งสำหรับการไหลเข้าจากลำเลียงลูกกลิ้งลำเลียงแบบ 1 ลูกเพื่อลดการลื่นไถลอีกตัวหนึ่งสำหรับการลื่นไถลสำหรับสายพานลำเลียงแบบลื่นไถลไปยังสายพานลำเลียงแบบ 2 สาย (ตัวเปลี่ยนกำลังความร้อนและโครงสร้างเหล็ก โดยผู้ซื้อตามภาพวาดที่จัดทำโดย Fortune เครื่องry) (สายพานลำเลียงและเครื่องถ่วงดุลจะได้รับการจัดหาจาก Fortune เครื่องry)
  • ตารางลูกกลิ้งที่สองสำหรับการพิมพ์ด้วยหมึก

(1) ชุดลูกกลิ้งร่อง 4 ชุดจำนวน 11 ชุดมีเนื้อที่ 4 ชุดอยู่ในพื้นที่การพิมพ์เป็นแม่เหล็กสำหรับรักษาเสถียรภาพของท่อระหว่างการพิมพ์

(2) ชุดขับขี่

การขับขี่ส่วนบุคคล, มอเตอร์: 11 × 0.35 กิโลวัตต์

ความเร็ว: 72 ม. / นาที

  • คอมพิวเตอร์กราฟฟิคเมทริกซ์เครื่องพิมพ์ 4 ชุด
  • สถานีบรรจุอัตโนมัติเต็มรูปแบบ
  • อุปกรณ์เก็บฝุ่นสังกะสี

ฝุ่นสังกะสีที่เกิดจากการเป่าภายในจะถูกเก็บรวบรวมโดยตัวกรองฝุ่นสังกะสี

ประกอบด้วยรายการต่อไปนี้:

  • ถุงกรอง

ประเภท: ถุงกรอง

พื้นที่ตัวกรอง: 200 ม. 2

Control: PLC

วัสดุ: เหล็กอ่อน

ถุงปลอก: เข็มเทลตรอนรู้สึก

อุณหภูมิและความดันเซ็นเซอร์ตรวจสอบความแตกต่าง

  • พัดลมดูด

ความจุ: 18000 NM 3

ความดัน: 307 มม. (H 2 O)

  • พัดลมระบายอากาศสำหรับตัวกรองความร้อนขึ้น

ความจุ: 2634 NM 3

ความดัน: 247 Pa

  • เครื่องแลกเปลี่ยนความร้อน

พื้นที่: 1 M 2 ปานกลาง: อุณหภูมิไอน้ำอุ่น: 80 ℃

  • ระบบท่อ

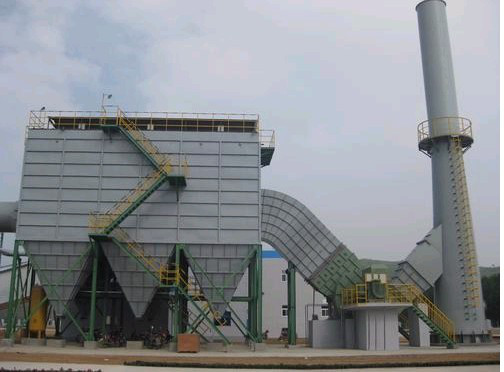

  • ถุงกรองสำหรับควันสังกะสีเหนือกาต้มน้ำ
  • กรอง

ประเภท: ถุงกรอง, Filter Area: 600 M 2 , Control: PLC

วัสดุ: เหล็กอ่อน, ถุงปลอก: เข็มเทลตรอนรู้สึก

การตรวจสอบความแตกต่างของความดัน

  • พัดลมดูด
  • กำลังการผลิต: 43000 นิวเม็กซิโก 3 ความดัน: 200 มม. (H 2 O), N = 27 กิโลวัตต์
  • ระบบท่อ
  • อุปกรณ์เสริม
  • ปั๊มสังกะสี 2 ชุด
  • มอเตอร์: 5.5 กิโลวัตต์
  • หนึ่งชุดของตะกรันสังกะสีคว้าถัง
  • ระบบการสกัดกากของเสียจากเตาเผาแกลบ

(1) ท่อ: วัสดุ: โครงสร้างเหล็ก

(2) ปล่องวัสดุ: โครงสร้างเหล็ก

(3) พัดลม

ความจุ: 3160 NM 3 / hr

ความดัน: 106 มม. (H 2 O)

มอเตอร์: 2.2 กิโลวัตต์

  • ระบบควบคุมไฟฟ้า

โรงงานชุบสังกะสีต้องออกแบบให้มีการควบคุมอัตโนมัติ ระบบประกอบด้วยสิ่งต่อไปนี้:

  • ชุดแผงจ่ายไฟ 3 ชุด
  • ชุดแผงควบคุม PLC หลักหนึ่งชุด
  • ชุดควบคุมหลักหนึ่งชุด
  • ชุดแผงควบคุมสำหรับส่วนหลังการบำบัด

(1) หม้อไอน้ำ 1 se

กำลังการผลิต: 3 ตัน / ชั่วโมง

ความดัน: 1.25Mpa

อุณหภูมิ 275 o C

(2) เครื่องอัดอากาศ 4 ชุด

Q = 13.3 นาโนเมตร 3 / นาที

P = 0.8MPa

N = 75KW

  • หมายเหตุข้อเสนอทางเทคนิค
  • ส่วนประกอบไฟฟ้าและมอเตอร์ทั้งหมดเป็นแบรนด์ของชไนเดอร์

ตัวแปลงที่ใช้สำหรับเครื่องสำคัญเช่นเครื่องหยอดเหรียญ, สายพานลำเลียงด้านในที่ดึงลูกกลิ้งแม่เหล็กมาจากแบรนด์ของซีเมนส์ อื่น ๆ ที่ไม่สำคัญใช้เฉพาะสำหรับ lagre พัดลมอ่อนเริ่มต้นเป็นแบรนด์ชั้นนำของจีน

  • ระบบเผาไหม้จะทำงานโดยอัตโนมัติ
  • การควบคุมทางเดินสายและสายเคเบิล
  • การควบคุมการติดตั้ง
  • อุปทานของผู้ซื้อ:

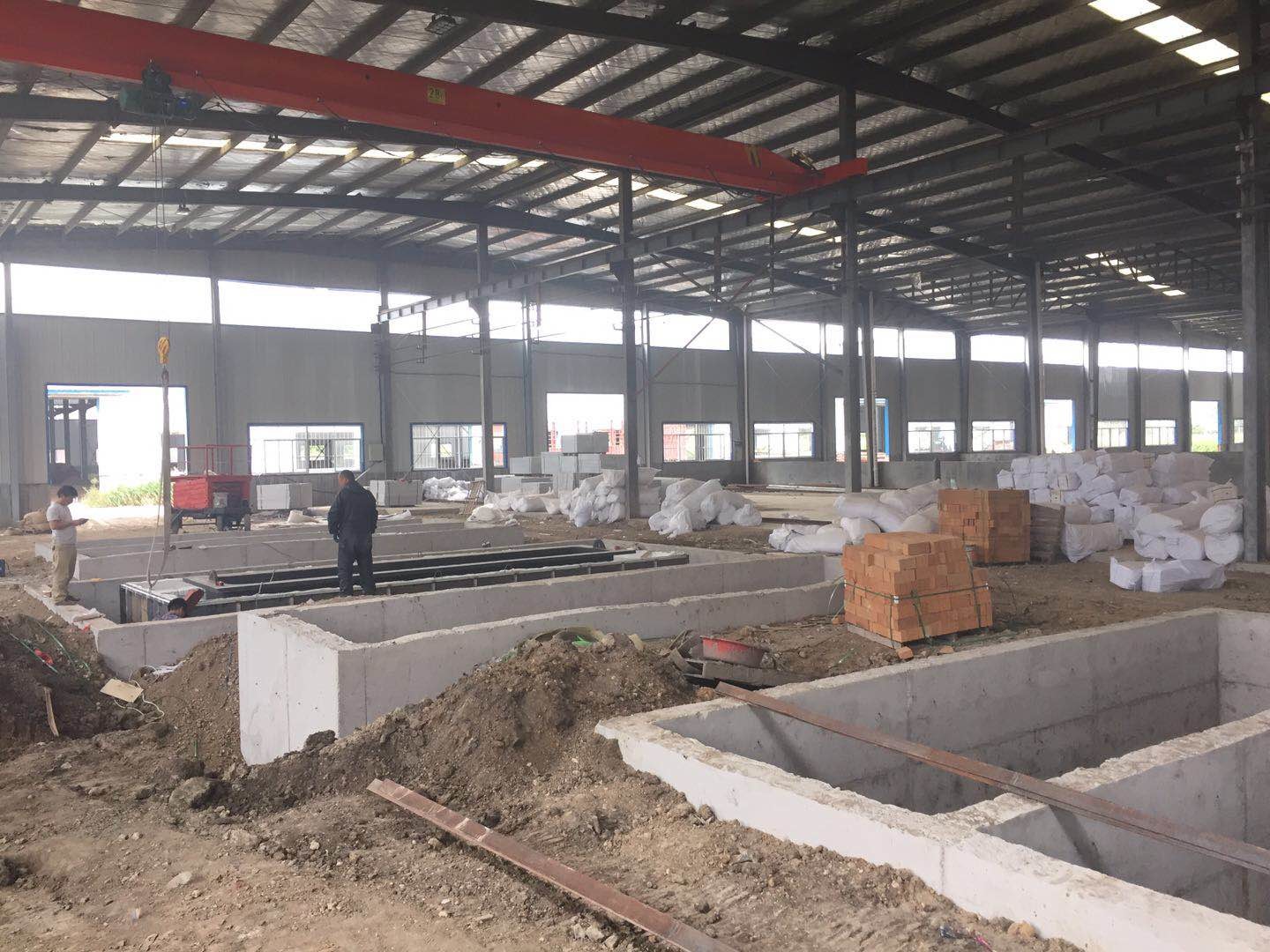

  • อาคารบ้านเรือน
  • การก่อสร้างฐานเครื่องทั้งหมด
  • พื้นฐานสำหรับเตาเผาชุบสังกะสี
  • พื้นฐานสำหรับเตาอบแห้ง
  • วิศวกรรมคอนกรีตสำหรับชั้นทั้งหมดท่อคลองคลองคูคลองทิ้งคลองเสียกรดเก็บกากหลุม ฯลฯ
  • จัดหาอิฐสีแดงและปูนซีเมนต์สำหรับเตาหลอม
  • เดินสายและท่อ;
  • บ่อระบายความร้อนด้วยน้ำสำหรับถังดับเพลิง
  • สารละลายฟอกซ์ซิงค์เก็บหลุมเพื่อหมุนเวียน (เคลือบป้องกันกรด 25m2)
  • หลุมฝังกลบของกรดสำหรับบำบัด (เคลือบด้วยกรด 50m2)
  • Diluents หลุมเก็บตัวอย่างกรด (เคลือบด้วยกรด 50m2)
  • เงื่อนไขการจัดส่ง

รายละเอียดการติดต่อ
Jiangsu XinLingYu Intelligent Technology Co., Ltd.

ผู้ติดต่อ: Mr Wu

โทร: +8613665117920

ส่งคำถามของคุณกับเราโดยตรง (0 / 3000)

ผลิตภัณฑ์อื่น ๆ
