เครื่องทำความร้อนระบบ Pulse ความร้อนเครื่องทำความร้อนระบบสแตนเลสถังสังกะสีระบบทำความร้อนอัตโนมัติ

เครื่องทำความร้อนแบบพัลส์ความเร็วสูงความร้อนสม่ำเสมอถังสังกะสีระบบทำความร้อนอัตโนมัติ

สายการผลิตถังชุบสังกะสีหลัก:

1. ถังชุบสังกะสี

1.1 ตามขนาดรูปทรงเรขาคณิตและความต้องการเอาท์พุทของชิ้นงานที่ชุบสังกะสีขนาดของกาต้มน้ำชุบสังกะสี (ยาว×กว้าง×ลึก×หนา×ความกว้างของขอบ), ก้นกลมและมุมกลม, การกำหนดระวางน้ำหนักสังกะสี, คำนวณระวางน้ำหนักรวม (ด้วย เหล็กเสริมที่ต้องการด้านหม้อสังกะสี) วัสดุของมันคือ XG-08)

1.2 มาตรฐานการผลิต:

①วัสดุสำหรับส่วนโค้งงอและแรงกดไม่ควรมีรอยฉีกขาดรอยเชื่อมทั้งหมดควรเป็นแบบธรรมชาติแบนและตรงไม่อนุญาตให้ใช้แรงเชิงกลในการแก้ไข

②โครงร่างรอยแตกร้าวและรอยต่อของวัสดุควรดำเนินการตามมาตรฐานการเชื่อมชนของ JB / ZQ4000.3-86 และการประเมินมาตรฐานของสาธารณรัฐจีน

③การทดสอบรอยแตกร้าวของการเชื่อมดำเนินการตามมาตรฐานไม่ทำลายภาชนะรับความดัน JB4730-94 ของสาธารณรัฐจีน)

2. ความร้อนของถังชุบสังกะสี

2.1 พารามิเตอร์ทางเทคนิคของเตากัลวาไนซ์

ระบบประกอบด้วยเตาทำความร้อนระบบเผาไหม้ระบบควบคุมและอื่น ๆพลังงานความร้อนสำหรับน้ำมันหนักจากเตาเผาหรือก๊าซธรรมชาติการควบคุมการไหลของเชื้อเพลิงโดยอัตโนมัติการควบคุมอุณหภูมิในเตาเผาได้ดีขึ้นเพื่อให้อุณหภูมิของของเหลวสังกะสีมีเสถียรภาพสม่ำเสมอมากขึ้น)

2.2 ความต้องการ

ตามขนาดรูปทรงเรขาคณิตและความต้องการเอาท์พุทของชิ้นงานชุบสังกะสีขนาดของกาต้มน้ำกัลวาไนซ์ (ยาว×กว้าง×ลึก×หนา×กว้างขอบ) ตัวอย่างเช่นถังกัลวาไนซ์ 7000 × 1200 × 2200 มม. (L × W × D) ตัวเตา (หยาบ): 9000 × 3200 × 1800 มม

2.3 พารามิเตอร์ทางเทคนิค

อุณหภูมิในการทำงานของของเหลวสังกะสี (℃) 435-450 ± 2；

อุณหภูมิเตาเผา (ปล่องควัน) (℃) ≤650；

อุณหภูมิผนังเตา (℃) ≤50；

ความทนทานต่อความผันผวนของอุณหภูมิ (℃): ± 2

ความสม่ำเสมอของการทำความร้อนของตัวเตา (℃): ± 2

จำนวนเตา (หน่วย): 2 หน่วย 450KW / หน่วยการบริโภค: 30 กก. / ชม

2.4 พารามิเตอร์อื่น ๆ

อุโมงค์แสงโคมไฟป้องกันการระเบิดทั้งหมด)

2.5 ประสิทธิภาพทางเทคนิค)

ตัวอย่างเช่น: ถังกัลวาไนซ์ 7000 × 1200 × 2200 มม. (L × W × D)

9000 × 3200 × 1800 มม. (ตัวเตา (หยาบ): 9000 × 3200 × 1800 มม

กำลังการผลิต: 20000 ตัน / ปี

ความจุสังกะสีในถัง: 282 ตัน)

อุณหภูมิในการทำงานของของเหลวสังกะสี: 435-450 ℃

เตาเผา (อุโมงค์ไฟ) อุณหภูมิ: 580 - 620 ℃

ความเร็วที่เพิ่มขึ้นของอุณหภูมิพลังงานเต็ม: 60 ~ 200 ℃ / ชม. สามารถปรับได้โดยอัตโนมัติตามเส้นโค้งการตั้งค่า

วิธีสูบบุหรี่: ใช้พัดลมดูดควันตามแรงดันของเตาความเร็วในการควบคุมความถี่ AC

2.6 ส่วนหลักของเตาเผา

โครงสร้างเหล็กสำหรับเตาเผา

รวมถึงเปลือกเตาโมดูลฝ้ายทนไฟผ้าห่มกันไฟและวัสดุอื่น ๆ

ข.โครงสร้างเตา :)

โครงสร้างของผนังด้านข้างเตา: ด้านล่างของตัวเตาและช่องด้านในของอิฐก่ออิฐมาตรฐานที่มีโครงสร้างเหล็กหนา 6 มม. เชื่อมเปลือกเตาช่องระหว่างแผ่นเตาจะเต็มไปด้วยใยแก้วเปลือกเตาเป็น ทำจากเหล็กเสริม

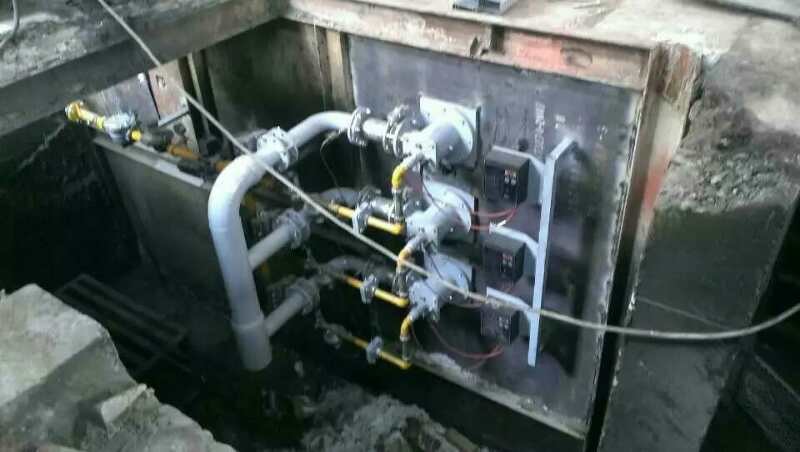

โครงสร้างเตา: ตั้งหัวเผาความเร็วสูงที่ปลายทั้งสองด้านของถังชุบสังกะสีในแนวทแยงด้านเดียววิธีการสกัดควันโดยใช้ด้านล่างของควันส่วนกลาง

อุปกรณ์ระบายความดันได้รับการออกแบบมาสำหรับอุโมงค์ควันและผนังเตาซึ่งสามารถคลายความดันของเตาได้อย่างรวดเร็ว)

ถังชุบสังกะสีได้รับการรองรับโดยกระทะโครงสร้างเหล็กเพื่อควบคุมการเสียรูป)

ตั้งอุปกรณ์เตือนการรั่วของสังกะสีและหลุมรวบรวมการรั่วไหลของสังกะสี)

3. ระบบควบคุมอุณหภูมิ

3.1 อุณหภูมิของเตาเผาถูกวัดโดยเทอร์โมคัปเปิลและอุณหภูมิการตั้งค่าของ PLC (หรือเครื่องวัดควบคุมอุณหภูมิ) จะถูกเปรียบเทียบกับการทำงานของ PID ของมิเตอร์ควบคุมอุณหภูมิ (หรือ PLC) และสัญญาณพัลส์ที่เกี่ยวข้องจะถูกส่งออกเพื่อควบคุม วาล์วอากาศของแต่ละหัวเผา

4. ระบบออกแบบเส้นทางบิน

การใช้ก๊าซไอเสียเพื่อให้ความร้อนแก่อากาศที่กำลังจะมาถึงต้นทุนเชื้อเพลิงจะลดลง 10%

5. ระบบควบคุมอัตโนมัติสำหรับเตาชุบสังกะสี

ระบบอัตโนมัติพื้นฐานของเตาประกอบด้วยสองส่วน ได้แก่ ระบบอัตโนมัติของเครื่องมือและระบบไฟฟ้าอัตโนมัติประกอบด้วยอินเทอร์เฟซสำหรับเครื่องจักร (HMI), PLC, เครื่องมือภาคสนาม, ตัวควบคุมอุณหภูมิ, วาล์วควบคุมการไหลและอื่น ๆระบบควบคุมแบ่งออกเป็นสองโหมด: ด้วยตนเองและอัตโนมัติ

ลักษณะเฉพาะ:

ขึ้นอยู่กับลักษณะเฉพาะของการออกแบบกระบวนการชุบสังกะสีแบบจุ่มร้อนราคาเช่นนี้

เครื่องทำความร้อนแบบพัลส์ความเร็วสูงความร้อนสม่ำเสมอประสิทธิภาพเชิงความร้อนสูงยืดอายุของถังสังกะสี

ระบบควบคุมความร้อนกระบวนการทั้งหมดของการตรวจสอบข้อมูลแบบเรียลไทม์การวินิจฉัยข้อผิดพลาดการเตือนภัยประหยัดของเหลวสังกะสี 20%

การใช้ก๊าซไอเสียเพื่อให้ความร้อนแก่อากาศที่กำลังจะมาถึงต้นทุนเชื้อเพลิงจะลดลง 10%

เตาแบ่งออกเป็น 2 โซนคือเทอร์โมคัปเปิลชนิด K สองตัวหนึ่งคือเทอร์โมคัปเปิลควบคุมอุณหภูมิอีกจุดหนึ่งสำหรับการตรวจจับและเปรียบเทียบพื้นที่นี้ถังสังกะสีมีเทอร์โมคัปเปิลชนิด K สองตัวเพื่อตรวจจับอุณหภูมิของของเหลวสังกะสีฟังก์ชั่นการควบคุมคือการควบคุมอุณหภูมิของเตาเพื่อให้ได้อุณหภูมิที่เหมาะสมของของเหลวสังกะสีเมื่ออุณหภูมิของสังกะสีเหลวใกล้เคียงกับอุณหภูมิเป้าหมายระบบจะเข้าสู่โหมดสถานะการทำความเย็นหรือความร้อนโดยอัตโนมัติ (การแก้ไขอุณหภูมิที่ตั้งเตาโดยอัตโนมัติ) อุณหภูมิของของเหลวสังกะสีใกล้เคียงกับอุณหภูมิเป้าหมายอย่างช้าๆป้องกันผลกระทบความเฉื่อยของอุณหภูมิได้อย่างมีประสิทธิภาพในทางกลับกันเมื่ออุณหภูมิของของเหลวสังกะสีเริ่มลดลงและอุณหภูมิต่ำกว่าช่วงอุณหภูมิที่กำหนดระบบจะเปลี่ยนเป็นโหมดความร้อนโดยอัตโนมัติ (อุณหภูมิของเตาจะได้รับการแก้ไขโดยอัตโนมัติ) และทำซ้ำขั้นตอนข้างต้นระบบควบคุมทั้งหมดเสริมด้วยการควบคุมความดันเตาความดันน้ำมันเชื้อเพลิงและการควบคุมความดันอากาศ
