สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Xinlingyu |
หมายเลขรุ่น: | ไม่มี |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|
ขนาด (L * W * H):: | ตามขนาดจริง | วัสดุท่อ:: | เหล็กกล้าคาร์บอนต่ำ เหล็กอ่อน ขดลวด GI HRC CRC |
---|---|---|---|
หมายเลขรุ่น:: | กำหนดเอง | แอปพลิเคชัน:: | ท่อระบายน้ำ ท่อโครงสร้าง ท่อเสาเข็มก่อสร้าง |
พื้นผิว: | เหล็ก,เหล็ก,อื่นๆ | สภาพ: | ใหม่ |
แสงสูง: | กาน้ำสังกะสีแบบจุ่มร้อน หม้อเคลือบสังกะสีแบบจุ่มร้อน อ่างสังกะสีหลอมเหลว,hot dip galvanizing pot,molten zinc bath |

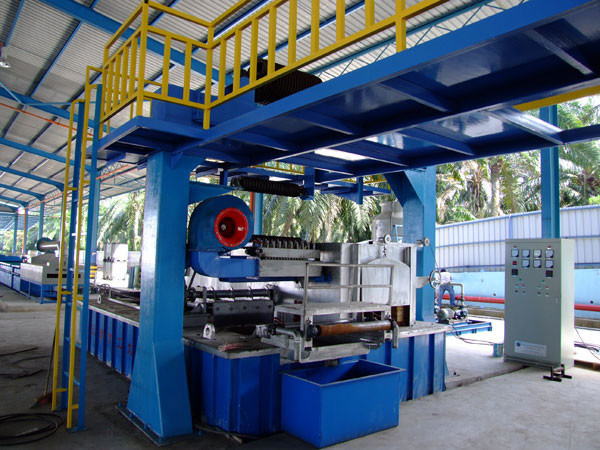

สายการชุบสังกะสีแบบจุ่มร้อนแบบกำหนดเองสำหรับชิ้นงานขนาดใหญ่
• วางแผนการลงทุนที่เหมาะสม เลือกหน่วยแบบจำลองที่มีเหตุผล
• จัดเตรียมเค้าโครงอุปกรณ์ฟรี การวางแผนโรงงานให้กับคุณ
• จัดหาอุปกรณ์พื้นฐานและแบบวาดฟรีหากจำเป็น ให้เสนอคำแนะนำทางเทคนิคในสถานที่สำหรับอุปกรณ์
• การก่อสร้างฐานราก
• จัดให้มีการติดตั้งอุปกรณ์และการว่าจ้าง ตรวจสอบให้แน่ใจว่าการทำงานปกติของสายการผลิต
• ให้การฝึกอบรมด้านเทคนิคอย่างมืออาชีพเพื่อช่วยให้พนักงานของคุณคุ้นเคยกับอุปกรณ์โดยเร็วที่สุด
ส่วนทางเข้า:
1#(2#) คลี่คลาย → 1#2# ตัดแท่งให้อาหารคลิป → การบรรจบกันของคลิปโรลลิ่ง → เครื่องเชื่อม →
1# ลูกกลิ้งดึงความตึงเครียด → การขจัดไขมันด้วยสารเคมี → การขัดด้วยด่าง → การขจัดไขมันด้วยไฟฟ้า → การขัดด้วยน้ำ → 1# การล้างด้วยน้ำ→ 2# การล้างด้วยน้ำ→3# การล้างด้วยน้ำ→การทำให้แห้งด้วยลมร้อน→
ส่วนกระบวนการ:
2# ลูกกลิ้งปรับความตึง→ 1 # การแก้ไข→ตัววนขาเข้า→ 2 # แก้ไข→ 3 # ลูกกลิ้งปรับความตึง→ลูกกลิ้งวัด→เตาหลอม→ 4 # ลูกกลิ้งดึงความร้อน→หม้อสังกะสี→ส่วนระบายความร้อนอย่างรวดเร็ว→การระบายความร้อนด้วยอากาศ→ลูกกลิ้งพวงมาลัยทาวเวอร์→การระบายความร้อนด้วยอากาศในแนวนอน →ลูกกลิ้งพวงมาลัย→ระบายความร้อนด้วยน้ำ→การทำให้แห้งด้วยลมร้อน→3#การแก้ไข→เครื่องให้แสงสว่าง→เครื่องยืดผมตรง→ทู่→เครื่องเคลือบลายนิ้วมือทน→เตาแห้ง→4#การแก้ไข→ส่งออก looper→
ส่วนทางออก:
5 # ลูกกลิ้งความตึงเครียด→การเอาอกเอาใจ→ลูกกลิ้งหนีบทางออก→ลูกกลิ้งหยิกพวงมาลัย→แก้ไข EPC coiler →การตรวจสอบ→บรรจุภัณฑ์→คลังสินค้า
ก. พัดลมแบบแรงเหวี่ยงพลาสติกเสริมใยแก้ว
ความจุระเบิด: 13000m3/h
แรงดันลม:2600pa
อัตราการทำงาน:15kw
b.ถังเพื่อชำระหมอกกรด
ลักษณะอุปกรณ์: Φ1.8m × 5.1m
วัสดุ : pp
ปริมาณการประมวลผล: 18000 m3 / h ความเร็วลมหอเปล่า: 1.5 m/s
ชั้นสเปรย์: 2 ระดับเวลาสัมผัส: ความต้านทานทั้งหมด: 10 วินาที
หอกลั่น : 900 Pa
แหวน Raschig ความสูงฟิลเลอร์ริงพอลริง: 500 มม. (3 ระดับ)
อัตราส่วนของเหลวแก๊ส: 500:1
ค.ปั๊มหมุนเวียน
การไหล:25 ลบ.ม. / ชม
ยก: 24m พลังงาน: 15KW (3 ชุด)
1.3 การทำนายผล
ความเข้มข้นเริ่มต้นของละอองกรดอยู่ที่ประมาณ 43 มก./ลบ.ม. หลังจากปิดฝาดักเข้าไปในตัวดูดซับละอองน้ำ ประสิทธิภาพการทำให้บริสุทธิ์ด้วยละอองกรดไฮโดรคลอริกประมาณ 95% หลังจากสเปรย์ดูดซับก๊าซไอเสียออกสู่บรรยากาศ
2. ระบบประมวลผลฝุ่นสังกะสี
ธรรมาภิบาล 2.1 กระบวนการ
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิต เรามีโรงงาน 2 แห่งและทีมเทคนิคของเราเอง ยินดีต้อนรับเข้าสู่เรา
ถาม: เงื่อนไขการชำระเงินแบบใดที่คุณสามารถทำได้
ตอบ: เราสามารถรับ T/T และ L/C ได้
ถาม: ข้อมูลใดที่คุณต้องการก่อนทำข้อเสนอ
A: เส้นผ่านศูนย์กลางท่อ , ช่วงความหนา , การใช้งาน , เกรดเหล็กดิบ , น้ำหนักม้วน และ ระดับอัตโนมัติ
ถาม: ฉันควรทำอย่างไรหากเพิ่งเริ่มธุรกิจใหม่
ตอบ: ติดต่อเราทันที เราให้คำปรึกษาฟรีสำหรับบริการก่อนการขายนอกจากนี้เรายังสามารถช่วยคุณแก้ปัญหาการซื้อวัตถุดิบ (เหล็กม้วน) การฝึกอบรมพนักงาน ราคาในตลาดต่างประเทศ
ถาม: คุณทำ QA อย่างไร?
ตอบ: เรามีทีมงานพิเศษคอยตรวจสอบคุณภาพ ซึ่งเป็นหนึ่งในจุดแข็งของเรา:
(1) ทุกกล่องเกียร์จะได้รับการทดสอบเป็นเวลา 8 ชั่วโมงด้วยน้ำมันภายในเพื่อรับประกันว่าไม่มีการรั่วซึม
(2) เพลาทุกอันจะได้รับการตรวจสอบความกระฉับกระเฉงของศูนย์กลาง
(3) ทุกลูกกลิ้งจะถูกตรวจสอบเพื่อให้แน่ใจว่าอยู่ในช่วงของส่วนสำคัญของความอดทนจะได้รับการตรวจสอบสำหรับทุกขนาด
ถาม: ทำไมฉันควรเลือกคุณ อะไรคือความแตกต่างระหว่างคุณกับซัพพลายเออร์จีนรายอื่นๆ
A: เรามีสมาธิในอุตสาหกรรมนี้มานานกว่า 20 ปี และโดยเฉพาะอย่างยิ่งในเครื่องทำท่อสายเครื่องทำท่อของเราส่งออกโดยตรงไปยังรัสเซีย เวียดนาม อินเดีย อินโดนีเซีย และประเทศอื่น ๆ อีกมากมายในเอเชีย แอฟริกา ตะวันออกกลาง และอเมริกาใต้
2.2.คำอธิบายกระบวนการ:
ใช้พัดลมดูดฝุ่นจากห้องที่ปิดสนิทไปยังถุงกรอง จากนั้นผ่านสิ่งกีดขวางของหอคอยและลูกบอลกลวงเพื่อเพิ่มพื้นที่ผิวการบำบัด ใช้สเปรย์ฉีดละอองและกรองอนุภาคที่เป็นอันตราย
2.3 แนะนำอุปกรณ์:
2.3.1 ห้องปิดผนึกควันในสายการผลิต : 1 ชุด (8000*3700*3000mm)
ปิดผนึกชุดทางเข้าออกล่วงหน้าทั้งสองด้าน ติดแผ่นทนการกัดกร่อนบนโครงสร้างเหล็ก ติดตั้ง Windows ทั้งสองด้าน สามารถสังเกตสภาพของห้องที่ปิดสนิท น้ำหล่อเย็นปิดผนึกเหมือนกัน เพื่อป้องกันการระเหยของความชื้นที่เกิดจากการกัดเซาะของอุปกรณ์ .
2.3.2 ถุงเก็บฝุ่นแบบพัลส์เจ็ทแบบออฟไลน์
พารามิเตอร์:
ปริมาณลมทิ้ง:7200m3/ชม. พื้นที่กรอง:120㎡
อัตราการกรอง:1m/นาที ความต้านทานสิ่งอำนวยความสะดวก:1200-1500Pa
สิ่งอำนวยความสะดวกคงแรงดันลบ:5000Pa
2.3.3 พัดลมดูดอากาศแบบชักนำ
เลือกพัดลมแบบแรงเหวี่ยงต้านทานอุณหภูมิสูงเหนี่ยวนำ 1 ชุด อัตราการทำงาน 11 KW ความจุในการจัดการ: 7200m3/ชม.
2.3.4 ท่อลม : ตามโครงสร้างอาคารโรงงานกำหนด (ดูผังงาน )
2.3.5.หลังการแปรรูป ความเข้มข้นของฝุ่น (ผง) ≤120mg/m3
.การออกแบบไฟฟ้า
1. โครงการใช้ระบบควบคุมไฟฟ้า TN - C - S
2. ใช้การออกแบบสายดินที่ดีด้วยมาตรการป้องกันไฟฟ้าเช่นไฟฟ้าลัดวงจรเกินพิกัดการรั่วไหล หลักการออกแบบลวดแยกกระแสหนักและกระแสไฟฟ้าอ่อน
3.เริ่ม หยุด ควบคุม และในขณะเดียวกันก็มีกระแส แรงดัน วิ่ง หยุดคำแนะนำ
4.สายทนความร้อน
Ⅷ.บริการเทคโนโลยี
1. จัดทำแผนการออกแบบสำหรับการชุบสังกะสีแบบร้อน: แผนภาพเทคโนโลยีสำหรับการชุบสังกะสีแบบร้อน ยกเว้นการประชุมเชิงปฏิบัติการ
2.จัดหาวัสดุ อุปกรณ์ การออกแบบไฟฟ้า การผลิต ติดตั้ง และก่อสร้างสำหรับสายการผลิตทั้งหมดไม่รวมเวิร์กช็อปและอุปกรณ์สาธารณะ
3. ให้การดีบักโดยรวมในสายการผลิตและการฝึกอบรมผู้คน
.เค้าโครงระบบ
1. คำอธิบายเค้าโครง
1.1 เมื่อพิจารณาถึงความสมเหตุสมผลของแต่ละถังชุบสังกะสีแบบจุ่มร้อนและการขนถ่ายชิ้นงาน สายการผลิตทั้งหมดใช้ 1 ข้าม 6.5 ม. เค้าโครงโรงงาน กำลังโหลด * ขนถ่ายในหนึ่งเดียว วัตถุดิบและผลิตภัณฑ์สำเร็จรูป และข้ามการเชื่อมต่อในที่เดียว อุปกรณ์ชุบสังกะสีแบบจุ่มร้อนหลักในหนึ่งเดียว ข้าม (รายละเอียดใน CAD)
1.2 การขนถ่ายชิ้นงานด้วยตนเอง การทำงานอื่น ๆ ทั้งหมดทำงานโดยอัตโนมัติ
1.3 อุปกรณ์อัตโนมัติทั้งหมดได้รับการตั้งค่าด้วยมือ / การทำงานอัตโนมัติ
2. แผนผังเค้าโครงเครื่องบิน
Ⅳ.กระบวนการทางเทคโนโลยี
1.กระบวนการชุบกัลวาไนซ์แบบจุ่มร้อน
2.การดำเนินการตามกระบวนการทำงานอัตโนมัติอย่างเต็มที่
2.1 เครนแบบแมนนวลที่ใช้งานไปยังตำแหน่งโหลดและแขวนเป็นกลุ่มด้วยตนเองส่งสัญญาณเมื่อเสร็จสิ้น
2.2 อุปกรณ์ชุบสังกะสีแบบลูกกลิ้งแบบอัตโนมัติก่อนการบำบัดล่วงหน้าจะยกชิ้นงานลงในถังกรดและถังฟลักซ์ตามลำดับจากนั้นวางลงในพื้นที่ขนถ่าย
2.3 คนงานในพื้นที่ขนถ่ายเข้าสู่ตะกร้าบรรจุหลังจากถูกนำไปสู่ทางอบแห้งด้วยวัสดุเสริม ชิ้นงานถูกยกขึ้นโดยเครื่องขนถ่ายลงในของเหลวสังกะสี
2.4 จุ่มลงในของเหลวสังกะสีผ่านระบบจุ่มสังกะสี ยกขึ้นโดยเครื่องหมุนเหวี่ยงและหมุนเหวี่ยงหลังจากครบเวลาการแช่แล้วย้ายไปยังพื้นที่ขนถ่าย
2.5 เทชิ้นงานลงในสังกะสีหล่อเย็นและทู่
2.6 สุดท้ายเทลงในสายพานลำเลียงปล่อย จัดเก็บหลังการทดสอบ
Ⅴอุปกรณ์พื้นฐานสายการผลิตประสิทธิภาพและพารามิเตอร์
1) ระบบเกียร์อัตโนมัติ
1. ประสิทธิภาพของอุปกรณ์และการกำหนดค่าส่วนประกอบ
1.1 ปั้นจั่นเดินทางอัตโนมัติแบบโครงสำหรับตั้งสิ่งของเครนเคลื่อนที่อยู่ในห้องซีลปรับสภาพซึ่งเคลื่อนที่ระหว่างทั้งสองด้านของถัง
พารามิเตอร์อุปกรณ์:
①เครื่องยนต์หลัก: L31m (ความยาวรางสองราง) * W2.3 (ระยะกึ่งกลางรางสองราง) * H4.5m (สิ่งอำนวยความสะดวกโดยรอบ)
② โครงสำหรับตั้งสิ่งของประเภทรางกลางเสาเดียวรถเครนดอง: 1 ชุด, ระดับการเดินทาง V = 6-15m / นาที (การควบคุมความถี่), การยก V = 5-15m / นาที (การควบคุมความถี่) ความสูงในการยกคือ 3200 มม. คุณภาพการยก≤1000กก. (บรรจุ เสา ชั้นวาง และน้ำหนักชิ้น)
③running pitch time: 10 นาที (สูงกว่า 10 นาทีสามารถปรับได้)
④ ความสูงของตัวสร้างการโหลดวัสดุคือ 1m
1.2 รถเข็นวัสดุเสริมและห้องอบแห้ง:
ขนาด:6500mmx700mm
กำลังไฟ:18KW
1.3 สายพานลำเลียงปล่อย
ขนาด:3000mmx700mm
กำลังไฟ:12KW
2) อุปกรณ์ป้องกันการกัดกร่อนของโรงงาน
1. ถังป้องกันการกัดกร่อน:
โครงสร้างถัง: ทำฐานรากคอนกรีตบนพื้นดินและจุดยึดที่ตั้งไว้ล่วงหน้าเสริมความแข็งแกร่งสำหรับใช้ภายนอก
พารามิเตอร์ถัง:
ชื่อ | ติ่มซำ(L*W*Hmm) | จำนวน | การทำงาน |
ถังล้างไขมัน | 1580*700*1000 | 6sets | ขจัดน้ำมันและสนิม |
ถังกรด | 1580*700*1000 | 3sets | ขจัดสนิม |
ถังล้าง | 1580*700*1000 | 4sets | |
ถังฟลักซ์ | 1580*700*1000 | 1 ชุด | พื้นผิวที่ใช้งานของชิ้นงาน |
2. ระบบชั่งน้ำหนัก:
การควบคุมอัตโนมัติ สูงสุดคือ 100 กก./ตะกร้า ความแม่นยำคือ ±2kg
3.ระบบการลงหม้อ
อุปกรณ์ทั้งหมด บันทึกเวลาลงหม้อ 1 ตะกร้า/นาที (ภายใต้เวลาแช่อนุญาตให้มีหลักฐาน)
4. ระบบการแช่ในหม้อ:
อุปกรณ์ส่งกำลัง ควบคุมเวลาการแช่ตามจังหวะการผลิต
5. ออกจากระบบหมุนเหวี่ยงหม้อ
อุปกรณ์ครบชุด ระบบควบคุมอัตโนมัติ พร้อมฟังก์ชันปั่นแยกอัตโนมัติ
6. ระบบหมุนเวียนตะกร้าสังกะสี:
ควบคุมการพลิกกลับของตะกร้าตามจังหวะโดยอัตโนมัติ
เหนือกำลังทั้งหมดคือ 20KW
4) หลังการรักษา:
1. ระบบพ่นสังกะสี:
กำลังโหลดและขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
2. ระบบทำความเย็น:
กำลังโหลดและขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
3. ระบบทู่:
กำลังโหลดและขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
4. ระบบปั่นแห้ง:
กำลังโหลดและขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 5KW
.อุปกรณ์ป้องกันสิ่งแวดล้อม (ฝุ่นสังกะสี น้ำเสีย และกรดเสีย)
1. หมอกกรดไฮโดรคลอริกและระบบบำบัดไอเสีย
ละอองกรดไฮโดรคลอริก ส่วนใหญ่มาจากถังล้างกรดและไอในถังฟลักซ์ เป็นส่วนผสมของละอองกรดและไอน้ำ
1.1การออกแบบเทคโนโลยี
แผนภาพการไหลของกระบวนการดูดซับหมอกกรด
1.2 คำอธิบายอุปกรณ์:
1.2.1 ห้องปิดผนึกหมอกกรด: ขนาดประมาณ 16500*2500*3000mm
