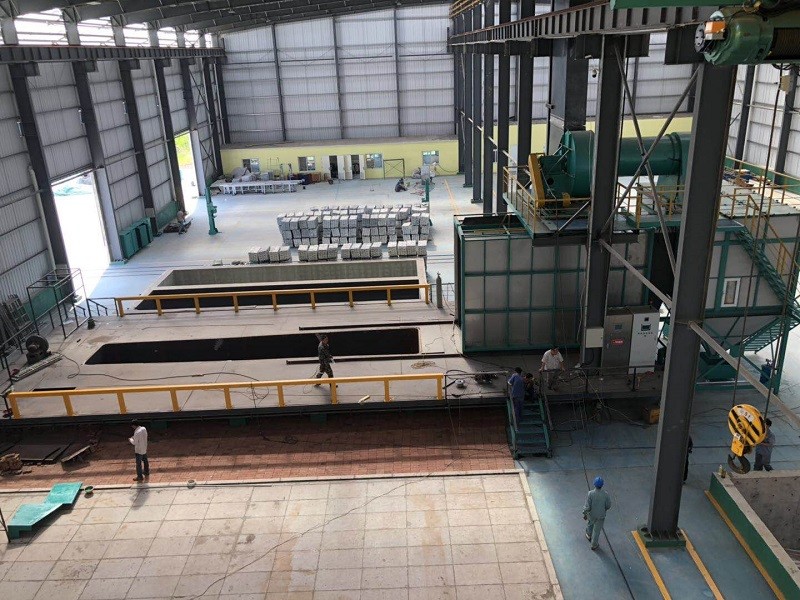

สายการผลิตกระบวนการหมักหมักร้อนต่อเนื่อง
วัตถุดิบ:
|
สายสอยเหล็กแข็งแบบม้วนเย็น SPCC, SPCD
|
ความหนา:
|
0.1-2.5 มิลลิเมตร
|
ความกว้าง:
|
650-1650 มม.
|
น้ําหนักเคลือบ:
|
60-275g / m2 (ด้านสอง) ± 5g / m2 ปรับ
|
น้ําหนักของสอยเหล็ก:
|
สูงสุด 25 ตัน
|
เกรดสินค้า:
|
CQ, DQ, DDQ
|
ความจุ:
|
100,000-300,000 MT/Y
|
ประหยัดพลังงาน:
|
ระบบฟื้นฟูความร้อนจากก๊าซเสีย
|
ปฏิบัติการ:
|
การลดความหนาว, การกระจายเหล็ก, การเสร็จสิ้น, การเรียบ
|
โครงสร้างห้องประทับ: ติดโปรไฟล์แผ่นยางสังเคราะห์บนกรอบโครงสร้างเหล็ก,สามารถทําความเข้าใจต่อต้านการกัดกร่อนมากกว่าสิบปี, เป็นแผ่นห้องประทับตามสั่งทําเพียงในบริษัทของเราใส่หน้าต่างโปร่งใสบนผนังห้องปิด, มันคือผู้ประกอบการประโยชน์ที่อยู่บนแพลตฟอร์มโครงสร้างเหล็กเพื่อสังเกตและทํางานสภาพการทํางานการดูดหมอกกรดไปยังหอคอยล้างหมอกกรดโดยพัดลมลม.
1.2.2 ปริมาตรการออกแบบของหอระบายน้ํา:
ด้านหมอกกรด ด้านควันหมอกกรด ห้างล้างหมอกกรด ในห้องปิด รักษาหมอกกรด ผลิตปริก.3 ชุดของระบบเก็บเก็บผลิตของหมอกกรดตามความจุจริงของอุปกรณ์, อีกครั้งผ่านสเปรย์เหลวแอลคาลีและระบบล้างระบายเพื่อระบายมัน
Ⅰจุดสําคัญของเทคโนโลยีสายการผลิต
โครงการนี้ประกอบด้วย 3 ระบบ คือ อัตโนมัติหมักหมักร้อน ระบบควบคุมสิ่งแวดล้อม ระบบ logisticประหยัดพลังงานและลดแรงงาน.
เทคโนโลยีหลัก:
1. โครงการการป้องกันสิ่งแวดล้อมแบบอัตโนมัติเต็มแบบ
2ระบบควบคุมโลจิสติกส์อัตโนมัติ สามารถปรับเวลาจริงตามจังหวะการผลิต ใช้ทรัพยากรได้อย่างมีประสิทธิภาพ
3.เตาอบใช้พลังงานสะอาดในการทําความร้อนหม้อซิงค์อุณหภูมิe การควบคุมอัตโนมัติ, ยืดอายุการใช้งานของหม้อซิงค์
4.การเก็บก๊าซเสียทั้งหมดปิด ระบบการบํารุงรักษาและการปล่อยก๊าซกลาง
Ⅱปริมาตรเทคนิค
1ขนาดของถังซิงค์:ถังสีเหล็ก, ถังเซรามิก 4 × 1 × 1 เมตร, ความจุประมาณ 26 ตัน.
2.ผลิต:1000 ตัน/ปี
3ประเภทของเครื่องทําความร้อน: เครื่องทําความร้อนไฟฟ้า
4.การทํางานชิวต์: 3 ชิวต์ ((8 ชั่วโมง/ชิวต์, เวลาทํางานต่อปี 300 วัน,3 ชิวต์, เวลาทํางานต่อวัน 20 ชั่วโมง)
5.Layout: รูปแบบวงกลม 3 ช่องกว้าง 6.5m ความยาว 36.4m รายละเอียดในแผนการวางแผน
6ไฟฟ้าและน้ํา
6.1 พลังงานสูงสุดของอุปกรณ์ไฟฟ้าประมาณ 500Kw
6.2 การผลิต 1 ตันโดยเฉลี่ยต้องการ 0.01m3น้ํา ความดันไม่ต่ํากว่า 0.2MPa
6.3 ปริมาณ PH ของน้ํา 6.5 ถึง 8 น้ําท่อน้ํา น้ําแม่น้ํา หรือน้ําบ่อน้ํา สามารถนํามาใช้ได้ โดยหลักแล้วเพื่อเพิ่มการบริโภคระหว่างการผลิต
7ระบบการบํารุงรักษาสิ่งแวดล้อม: การบํารุงรักษาก๊าซและขยะที่แข็งเพื่อผลิตอย่างสุขภาพดี
8-อากาศดัน: ความดันการหลั่งเลือด 0.6Mp/cm2, ความต้องการอากาศ 6m3/h.
Ⅲ. การวางแผนระบบ
1. คําอธิบายการวางแผน
1.1การพิจารณาความสมเหตุสมผลของถัง galvanizing ร้อน dip แต่ละและการบรรจุและลดชิ้นงาน6.5m การวางแผนโรงงาน การบรรทุกและการถอดสินค้าในกระแสหนึ่ง และการเชื่อมต่อในกระแสหนึ่ง
1.2 การชักและถอนชิ้นงานด้วยมือ และการทํางานอื่น ๆ ทั้งหมดทํางานโดยอัตโนมัติ
1.3 อุปกรณ์อัตโนมัติทั้งหมดถูกตั้งให้ทํางานด้วยมือ/อัตโนมัติ
2. แผนการวางแผนของระนาบ
Ⅳกระบวนการทางเทคโนโลยี
1.กระบวนการเทคโนโลยีกระบวนการกระชับกระชับกระชับร้อน
2.การดําเนินงานแบบอัตโนมัติอย่างเต็มที่
2.1 การใช้เครนด้วยมือสู่ตําแหน่งบรรทุก และวางด้วยมือในกลุ่ม สัญญาณเมื่อเสร็จสิ้น
2.2 อุปกรณ์การแปรรูปก่อนแบบอัตโนมัติแบบเต็มม้วนยกชิ้นงานไปในถังถอนน้ํามัน, ถังล้าง, ถังกรดและถังระบายน้ําตามลําดับ แล้วนําไปในพื้นที่ถอน
2.3ชิ้นงานที่อยู่ในพื้นที่ลดลงเข้าถังลดลง หลังจากนําไปสู่ช่องแห้งโดยวัสดุช่วย, ชิ้นงานถูกยกขึ้นโดยเครื่องลดลงในเหลวซิงค์
2.4 ละมุนในเหลวซิงก์ผ่านระบบละมุนซิงก์ ยกขึ้นโดยเซนทรฟิวเจอร์และเซนทรฟิวเจอร์หลังจากที่ตอบสนองเวลาละมุนและต่อมาย้ายไปยังพื้นที่ปล่อยของ
2.5 ทาชิ้นงานลงในซิงก์กระแทก, การเย็นและ passivation;
2.6 ในที่สุดหลั่งลงไปในสายพานขนส่งการปล่อย และเก็บไว้หลังจากการทดสอบ
Ⅴอุปกรณ์พื้นฐานของสายการผลิต ผลงานและปารามิเตอร์
1) ระบบส่งอัตโนมัติ
1. การทํางานของอุปกรณ์และการตั้งค่าส่วนประกอบ
1.1 เครื่องกีฬาเคลื่อนที่อัตโนมัติประเภท gantry เครื่องกีฬาเคลื่อนที่อยู่ในห้องประปาก่อนการบําบัด, เดินทางระหว่างทั้งสองด้านของถัง
ปริมาตรของอุปกรณ์:
1 เครื่องยนต์หลัก: L31m ((ความยาวสองราง) * W2.3 ((ระยะกลางสองราง) * H4.5m ((อุปกรณ์ช่วยรอบ ๆ)
2 เครื่องกีฬากลางแบบกระบะกลางแบบกระบะเดียว: 1 ชุด, ระดับการเดินทาง V=6-15m/min ((ควบคุมความถี่), การยก V=5-15m/min ((ควบคุมความถี่), ความสูงการยก 3200mm,คุณภาพการยก≤1000kg ((สต๊อกคอนเทนเนอร์, รีฟและน้ําหนักชิ้น)
3เวลาในการทํางาน: 10 นาที ((มากกว่า 10 นาทีสามารถปรับ)
ความสูงในการยกของเครื่องตั้งบรรทุกวัสดุคือ 1 เมตร
1.2 รถขนส่งวัสดุเสริมและห้องแห้ง:
ขนาด:6500mmx700mm
พลังงาน: 18KW
1.3 ขนส่งการปล่อย
ขนาด:3000mmx700mm
พลังงาน:12KW
2) อุปกรณ์ การป้องกันการกัดกร่อนของอุปกรณ์
1. ป้องกันการกัดกร่อนของถัง
โครงสร้างถัง: ทํารากคอนกรีตบนพื้นและปรับความแข็งแกร่งสําหรับการใช้ภายนอก
ปริมาตรของถัง:
ชื่อ | หมึกๆ | Qty | หน้าที่ |
ถังถอนน้ํามัน | 1580*700*1000 | 6 ชุด | กําจัดน้ํามันและสนิม |
ถังกรด | 1580*700*1000 | 3 ชุด | กําจัดสนิม |
ถังล้าง | 1580*700*1000 | 4 ชุด | |
ถังน้ํามัน | 1580*700*1000 | 1 ชุด | พื้นที่ทํางานของชิ้นงาน |
2. การกัดกรองพื้นฐานของอุปกรณ์
ระบบการประมวลผลของไหลเวียน anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion ระบบ anti- corrosion
ป้องกันการกัดกร่อน: ใช้ FRP 5 มิลลิเมตรบนพื้นผิวของโครงสร้างคอนกรีต
3) ซิงค์โพตและระบบควบคุมการทําความร้อน
1. ซิงค์โพสและระบบทําความร้อน:
1.1 ถังซิงค์
ตามขนาดเรขาคณิตและความต้องการผลิตของชิ้นงานที่กระปุกขนาดของถังกระปุก ((ความยาว × ความกว้าง × ความลึก × ความหนา): 4000 × 1000 × 1000 × 300ความทนทานต่ออุณหภูมิสูง สามารถหลอมหลอมได้เมื่อหลอมมาเป็นหม้อซิงค์ขนาดประมาณ 18 ตัน ด้านล่างกลม ระยะเวลารับประกัน 4 ปี ใช้งานปกติ
1.2 อุปกรณ์ทําความร้อนถังซิงค์: เพื่อตอบสนองความต้องการการผลิตและพิจารณาความเร็วของซิงค์หลอมอุปกรณ์การนํามาใช้ galvanizing สายสปิชชันการทําความร้อนทําจากสายสปิชชันการบิดซิลิคอนระดับนานาชาติที่ก้าวหน้า, ประสิทธิภาพการทําความร้อนสูง, ชีวิตการใช้งานยาว, ลงแทนอย่างสมบูรณ์แบบเก่าแก่ท่อควอตซ์ปกป้องการป้องกันความต้านทานการทําความร้อนสาย.แต่ละเครื่องทําความร้อนใช้ SSR โมดูลการควบคุมอุปกรณ์อัตราอุณหภูมิด้วยระบบอัตโนมัติ
1.3 การทําความร้อนถังไหล
ระบบประปาไฟฟ้าระจายใน
รายละเอียดและพารามิเตอร์ทางเทคนิค:
ระดับการไหลผ่าน: 40 ~ 50 m3/ ชั่วโมง อุณหภูมิการทําความร้อน: 75 °C |
2ระบบน้ําหนัก:
การควบคุมอัตโนมัติ, ขนาดสูงสุดคือ 100kg/กระเป๋า, ความแม่นยําคือ ±2kg
3ระบบการใส่ในหม้อ
อุปกรณ์ทั้งหมด, บันทึกเวลาในถัง, 1 กระปุก/นาที ((ภายใต้เวลาดําน้ําอนุญาตสถานที่)
4ระบบดําน้ําในหม้อ:
อุปกรณ์การส่ง, การควบคุมเวลาดําน้ําตามจังหวะการผลิต
5ออกจากระบบเซ็นทริฟิวเจอร์
อุปกรณ์ครบวงจร, การควบคุมอัตโนมัติ, มีฟังก์ชันเซ็นทริบูจอัตโนมัติ
6. ระบบหมุนกระปุกกระปุกกระปุก
การควบคุมการหมุนของกระเป๋าตามตีโดยอัตโนมัติ
มากกว่าพลังงานทั้งหมดคือ 20KW
4) หลังการรักษา:
1ระบบระเบิดซิงค์:
การบรรจุและถอนวัสดุโดยอัตโนมัติ พลังงาน 2KW
2ระบบเย็น:
การบรรจุและถอนวัสดุโดยอัตโนมัติ พลังงาน 2KW
3ระบบ passivation:
การบรรจุและถอนวัสดุโดยอัตโนมัติ พลังงาน 2KW
4ระบบแห้งหมุน:
รับและถอนวัสดุโดยอัตโนมัติ พลังงาน 5KW
Ⅵ.อุปกรณ์ป้องกันสิ่งแวดล้อม ((ฝุ่นซิงค์ น้ําเสีย และกรดเสีย)
1ระบบการบําบัดหมอกกรดไฮโดรคลอริกและก๊าซออก
ไฮโดรคลอริกกรดหมอก i โดยหลักจากถังล้างกรดและปืนถังไหลเวียน เป็นผสมของหมอกกรดและควาย
1.1การออกแบบเทคโนโลยี
