อุปกรณ์ควบคุมความร้อนแบบจุ่มร้อนสำหรับชิ้นงานขนาดเล็ก
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Xinlingyu
หมายเลขรุ่น: ไม่มี
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiation
รายละเอียดการบรรจุ: มาตรฐานส่งออก
เวลาการส่งมอบ: 90days
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
ติดต่อ
รายละเอียดสินค้า
แสงสูง:

สายชุบสังกะสีอย่างต่อเนื่อง

,

โรงงานชุบสังกะสีร้อน

Ⅰ. จุดสำคัญของเทคโนโลยีการผลิตเส้น:
โครงการประกอบด้วยสามระบบคือชุบสังกะสีแบบจุ่มร้อนอัตโนมัติ, ระบบควบคุมสิ่งแวดล้อม, ระบบโลจิสติก, โครงการทั้งหมดจะขึ้นอยู่กับการคุ้มครองสิ่งแวดล้อมการประหยัดพลังงานและลดกำลังคน
เทคโนโลยีที่สำคัญ:
1. โครงการของการคุ้มครองสิ่งแวดล้อมอัตโนมัติสายการผลิตชุบสังกะสีร้อน
2. ระบบการควบคุมจิสติกส์อัตโนมัติสามารถไปปรับตามเวลาจริงตามจังหวะการผลิตใช้ทรัพยากรอย่างมีประสิทธิภาพ
3. เตา adopts พลังงานสะอาดเพื่อความร้อนหม้อสังกะสี furna ce อุณหภูมิ e ควบคุมอัตโนมัติยืดอายุการบริการของหม้อสังกะสี
4. คอลเลกชันก๊าซเสียทั้งหมดปิดการรักษาแบบรวมศูนย์และการปฏิบัติมาตรฐานศูนย์การปล่อย


พารามิเตอร์ทางเทคนิค
1. ขนาดหม้อสังกะสี: หม้อที่ไม่ใช่เหล็ก, หม้อเซรามิก 4 × 1 × 1 เมตรความจุประมาณ 26t
2. ผลผลิต: 1000t / ปี
3. ประเภทของเครื่องทำความร้อน: เครื่องทำความร้อนไฟฟ้า
4. กะทำงาน: 3 กะ (8 ชั่วโมง / กะเวลาทำงานปี 300 วัน 3 กะ 3 วัน 20 ชั่วโมง)
5. เลย์เอาต์: รูปร่างวนรอบสามช่วงเป็น 6.5m ความยาวคือ 36.4m รายละเอียดในแผนโครงร่าง
6. ไฟฟ้าและน้ำ
6.1 กำลังสูงสุดของอุปกรณ์ไฟฟ้าคือประมาณ 500Kw
6.2 โดยเฉลี่ยการผลิต 1 ตันต้องการ 0.01m 3 น้ำความดันต้องไม่ต่ำกว่า 0.2MPa
6.3 ระดับ PH ของน้ำคือ 6.5 ถึง 8, น้ำประปา, น้ำในแม่น้ำหรือน้ำบาดาลถูกนำมาใช้เป็นหลักสำหรับเสริมการบริโภคในระหว่างการผลิต
7. ระบบรักษาสิ่งแวดล้อม: ก๊าซเสียและตัวบำบัดของแข็งเพื่อการผลิตที่ดีต่อสุขภาพ
8. อัดอากาศ: ความดันเลือดออก 0.6Mp / cm 2 ความต้องการอากาศ 6m 3 / h

โครงร่างระบบ
1. คำอธิบายเลย์เอาต์
1.1 การพิจารณาเหตุผลของถังชุบสังกะสีแบบจุ่มร้อนแต่ละชิ้นและขนถ่ายและการขนถ่ายชิ้นงานสายการผลิตทั้งหมดใช้ 1 ข้าม 6.5m โรงงานผังโรงงานโหลด * ขนถ่ายในหนึ่งข้ามวัตถุดิบและผลิตภัณฑ์สำเร็จรูปและข้ามการเชื่อมต่อในหนึ่งข้าม ข้าม (รายละเอียดใน CAD)
1.2 Manaully การโหลดและการขนชิ้นงานการดำเนินการอื่น ๆ ทั้งหมดทำงานโดยอัตโนมัติ lly
1.3 อุปกรณ์อัตโนมัติทั้งหมดถูกตั้งค่าด้วยมือ / การทำงานอัตโนมัติ
2. แผนผังแผนผังเครื่องบิน

Ⅳกระบวนการทางเทคโนโลยี
1. จุ่มร้อนชุบสังกะสีกระบวนการเทคโนโลยี

2. การดำเนินการกระบวนการดำเนินการอัตโนมัติอย่างเต็มที่

2.1 เครนคู่มือการใช้งานเพื่อโหลดตำแหน่งและแขวนด้วยตนเองในกลุ่มสัญญาณเมื่อเสร็จสิ้น;

2.2 ก่อนการรักษาอุปกรณ์ชุบสังกะสีอัตโนมัติลูกกลิ้งยกชิ้นงานลงในถังล้างไขมันถังล้างถังกรดและถังฟลักซ์ต่อเนื่องแล้วใส่ลงในพื้นที่ขนถ่าย;

2.3 ชิ้นงานในพื้นที่ขนถ่ายเข้าสู่ตะกร้าโหลดหลังจากถูกนำไปสู่การอบแห้งด้วยวัสดุเสริมชิ้นงานจะถูกยกขึ้นโดยเครื่องขนลงในของเหลวสังกะสี

2.4 การแช่ในของเหลวสังกะสีผ่านระบบแช่สังกะสียกด้วยเครื่องหมุนเหวี่ยงและเครื่องหมุนเหวี่ยงหลังจากเวลาที่แช่แล้วจากนั้นย้ายไปยังพื้นที่ขนถ่าย;

2.5 เทชิ้นงานลงไปในซิงค์ระเบิด, ระบายความร้อนและทู่;
2.6 ในที่สุดเทลงในสายพานลำเลียงปล่อย, การจัดเก็บหลังจากการทดสอบ


Ⅴ. อุปกรณ์พื้นฐานสายการผลิตประสิทธิภาพและพารามิเตอร์

1) ระบบส่งกำลังทำงานอัตโนมัติ

1. ประสิทธิภาพของอุปกรณ์และการกำหนดค่าส่วนประกอบ

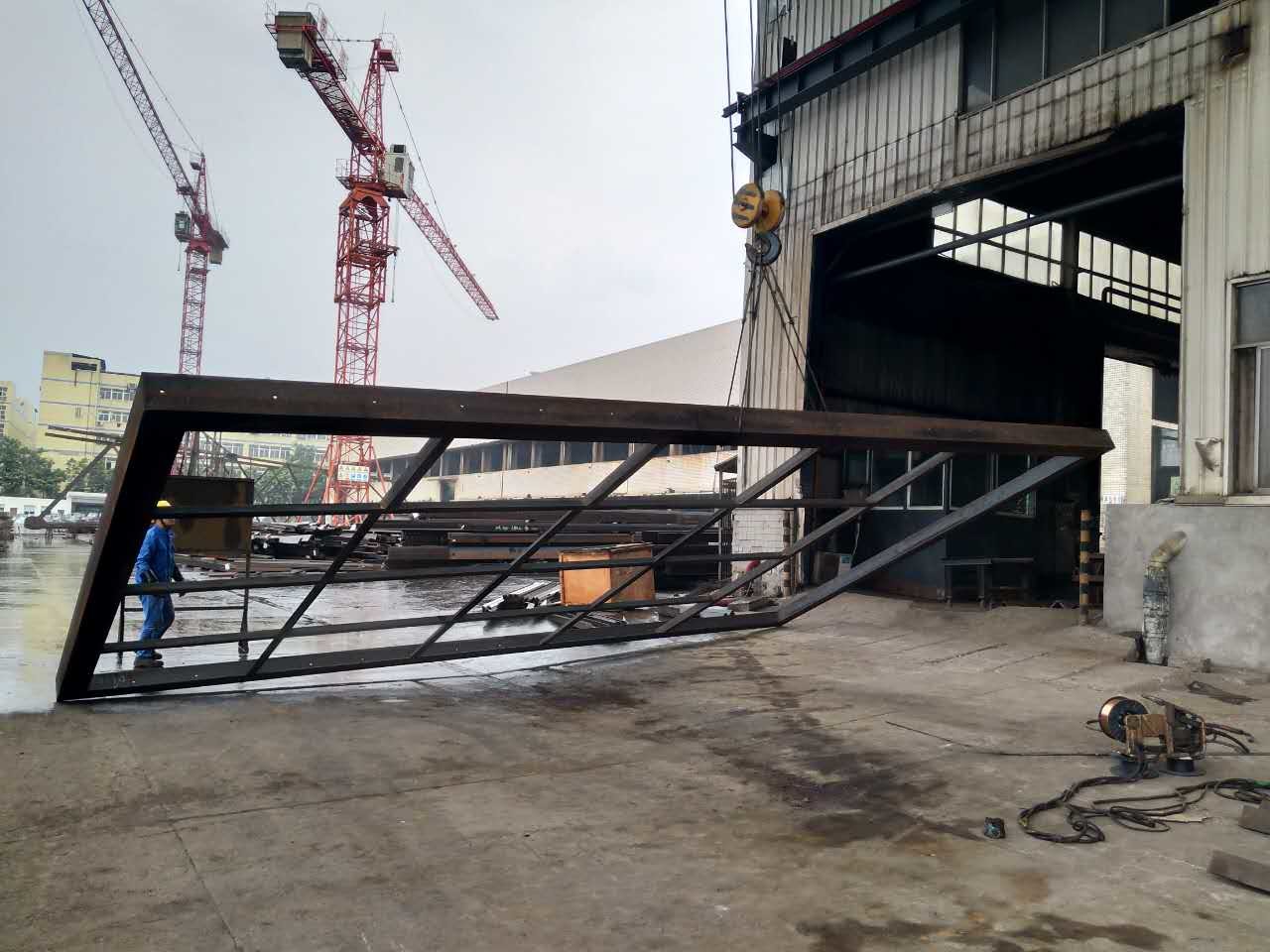

1.1 โครงสำหรับตั้งสิ่งของโครงปั้นจั่นหมุนอัตโนมัติ เครนสำหรับการเดินทางอยู่ในห้องประทับตราก่อนการเดินทางระหว่างถังทั้งสองด้าน

พารามิเตอร์อุปกรณ์:

①main engine: L31m (ความยาวรางสองทาง) * W2.3 (ระยะทางศูนย์กลางสองราง) * H4.5m (สิ่งอำนวยความสะดวกเสริมโดยรอบ)

ประเภท②gantryรถไฟกลางเสาเดียวดองเครน: 1set, ระดับการเดินทาง V = 6-15m / นาที (ควบคุมความถี่), การดำเนินการยก V = 5-15m / นาที (ควบคุมความถี่), ยกสูงเป็น 3200mm, ยกคุณภาพ≤1000kg (มี เสาแร็คและน้ำหนักชิ้น)

pitch ระยะห่างระหว่างวิ่ง: 10 นาที (เหนือ 10 นาทีสามารถปรับได้)

height ความสูงที่เพิ่มขึ้นของตัวป้อนการโหลดวัสดุคือ 1 ม

1.2 รถเข็นวัสดุเสริมและแกลเลอรี่อบแห้ง:

ขนาด: 6500mmx700mm

พลังงาน: 18KW

1.3 สายพานลำเลียงการปฏิบัติ

ขนาด: 3000mmx700mm

พลังงาน: 12KW

2) อุปกรณ์ป้องกันการกัดกร่อนในโรงงาน

1. ถังป้องกันการกัดกร่อน:
โครงสร้างถัง: สร้างฐานรากที่เป็นรูปธรรมบนพื้นดินและเสริมแรงยึดเกาะที่ตั้งไว้สำหรับการใช้งานภายนอก
พารามิเตอร์ถัง:

ชื่อ ติ่ม (L * W * อืม) จำนวน ฟังก์ชัน
ถังล้างไขมัน 1580 * 700 * 1000 6sets ขจัดน้ำมันและสนิม
ถังกรด 1580 * 700 * 1000 3sets ขจัดสนิม
ล้างถัง 1580 * 700 * 1000 4sets
ถังฟลักซ์ 1580 * 700 * 1000 1 ชุด พื้นผิวที่ใช้งานของชิ้นงาน

2. อุปกรณ์การกัดกร่อนฐาน
ระบบการประมวลผลของฟลักซ์พื้นป้องกันการกัดกร่อนรากฐานถังปรับสภาพพื้นดินป้องกันการกัดกร่อนระบายความร้อนและทู่ถังพื้นป้องกันการกัดกร่อน
ป้องกันการกัดกร่อน: ใช้ 5 มม. FRP บนพื้นผิวของโครงสร้างคอนกรีต
3) หม้อสังกะสีและระบบควบคุมความร้อน
1. หม้อสังกะสีและระบบทำความร้อน:

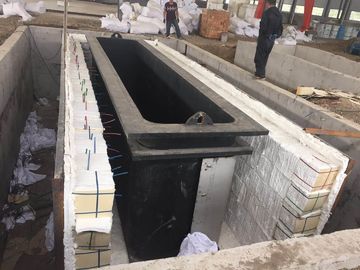

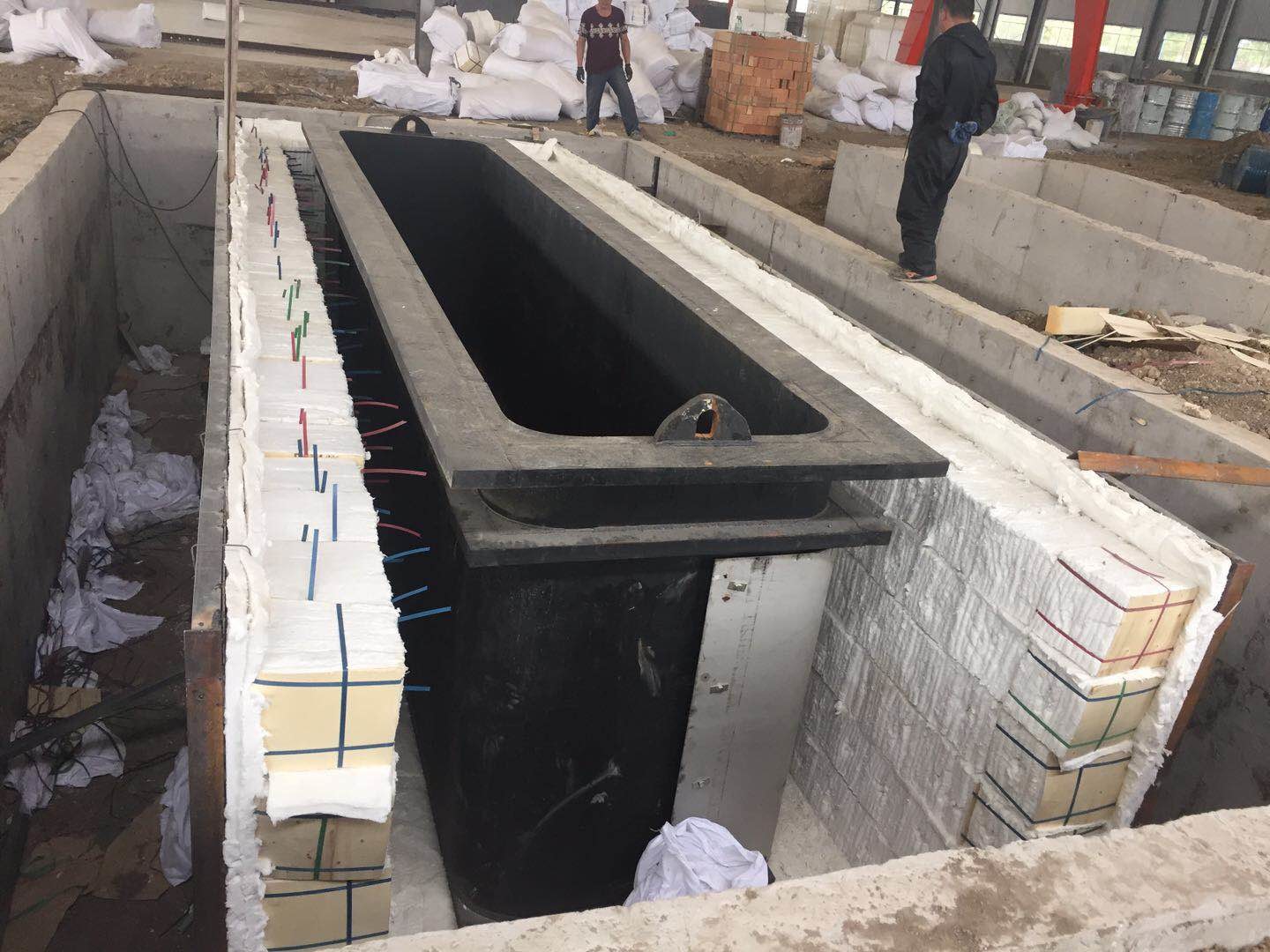

1.1 หม้อสังกะสี
ตามขนาดรูปทรงเรขาคณิตและความต้องการเอาท์พุทของชิ้นงานชุบสังกะสีขนาดของถังชุบสังกะสี (ความยาว×กว้าง×ลึก×หนา): 4000 × 1,000 × 1000 × 300 × 300 ทนต่ออุณหภูมิสูง castable เมื่อหล่อแบบหม้อสังกะสีความจุประมาณ 18t ก้นกลม มันรับประกันระยะเวลา 4 ปีใช้งานปกติ

1.2 อุปกรณ์ทำความร้อนถังสังกะสี: เพื่อตอบสนองความต้องการการผลิตอีกครั้งและพิจารณาความเร็วสังกะสีที่หลอมเหลวกำลังโหลดประมาณ 324KW โดยการคำนวณ อุปกรณ์จะใช้แกนความร้อนชุบสังกะสี spec ial ทำโดยคันซิลิกอนคาร์ไบด์ขั้นสูงระหว่างประเทศที่มีประสิทธิภาพสูงร้อนอายุการใช้งานนานสมบูรณ์แทนที่หลอดควอทซ์ที่ล้าสมัยป้องกันฝาครอบป้องกันลวดความร้อน แต่ละพลังงานความร้อนคือ 18KW, 380V, การเชื่อมต่อ Y รวม 18 กลุ่ม ฮีตเตอร์แต่ละตัวใช้โมดูล SSR อุณหภูมิควบคุมเครื่องมืออัจฉริยะด้วยที่พักอัตโนมัติ ควบคุมได้อย่างแม่นยำแม่นยำปราศจากปัญหาบำรุงรักษาสูง

1.3 การทำความร้อนด้วยฟลักซ์ของถัง
ระบบทำความร้อนไฟฟ้าหมุนเวียนภายใน
ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิค:

การไหลของคะแนน: 40 ~ 50 m 3 / h อุณหภูมิความร้อน: 75 ℃
เข้าและออกจากขนาด: φ25 ~ φ50


2. ระบบชั่งน้ำหนัก:
การควบคุมอัตโนมัติสูงสุดคือ 100 กิโลกรัม / ตะกร้าความแม่นยำ± 2 กิโลกรัม
3. ระบบการใส่ลงในหม้อ
อุปกรณ์ทั้งหมด, บันทึกเวลาลงในหม้อ, 1 ตะกร้า / นาที (ภายใต้เวลาแช่ช่วยให้หลักฐาน)
4. ระบบการแช่ในหม้อ:
อุปกรณ์ส่งกำลังควบคุมเวลาการแช่ตามจังหวะการผลิต
5. ออกจากระบบ centrifuge หม้อ
อุปกรณ์ทั้งหมด, การควบคุมอัตโนมัติ, พร้อมฟังก์ชันการหมุนเหวี่ยงอัตโนมัติ
6. ชุบสังกะสีระบบตอบสนองตะกร้า:
ควบคุมการหมุนของตะกร้าตามการตีโดยอัตโนมัติ
พลังงานทั้งหมดข้างต้นคือ 20KW
4) หลังการรักษา:
1. ระบบระเบิดสังกะสี:
โหลดและขนถ่ายวัสดุโดยอัตโนมัติพลังงาน 2KW
2. ระบบระบายความร้อน:
โหลดและขนถ่ายวัสดุโดยอัตโนมัติพลังงาน 2KW
3. ระบบทู่:
โหลดและขนถ่ายวัสดุโดยอัตโนมัติพลังงาน 2KW
4. ระบบปั่นแห้ง:
การโหลดและการขนถ่ายวัสดุโดยอัตโนมัติพลังงานเป็น 5KW


อุปกรณ์ป้องกันสิ่งแวดล้อม (ฝุ่นสังกะสีน้ำเสียและกรดของเสีย)
1. หมอกกรดไฮโดรคลอริกและระบบบำบัดก๊าซไอเสีย
หมอกกรดไฮโดรคลอริกฉันส่วนใหญ่มาจากถังซักกรดและไอถังฟลักซ์เป็นส่วนผสมของหมอกกรดและไอน้ำ
1.1 การออกแบบเทคโนโลยี

แผนภาพการไหลของกระบวนการการดูดซับของกรด
1.2 คำอธิบายอุปกรณ์:

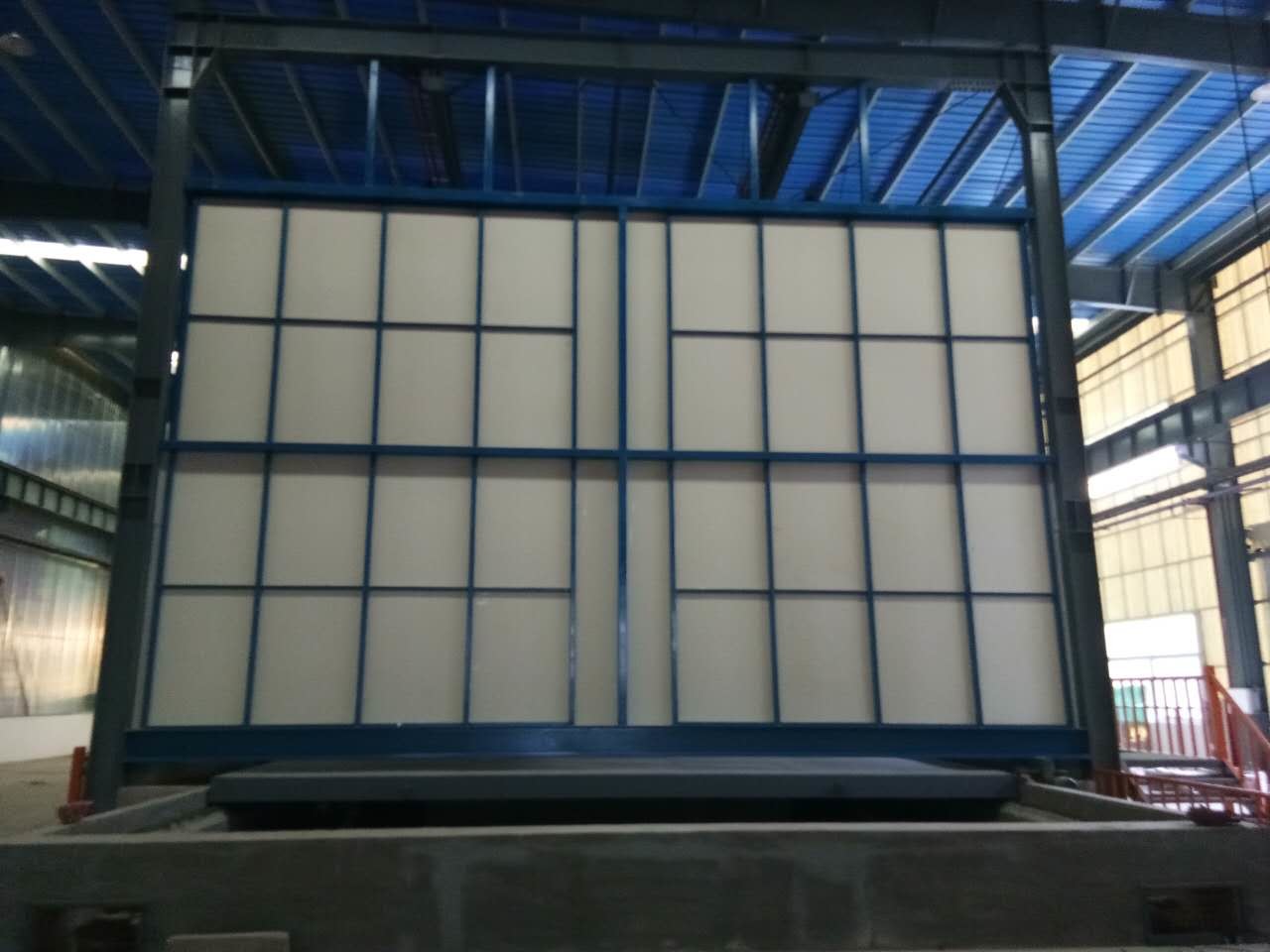

1.2.1 ห้องพ่นหมอกกรด: ขนาดประมาณ 16500 * 2500 * 3000 มม

โครงสร้างห้องปิดผนึก: ติดแผ่นยางสังเคราะห์แบบทำโปรไฟล์บนโครงเหล็กสามารถรับรู้การป้องกันการกัดกร่อนได้มากกว่ายี่สิบปีเป็นแผ่นปิดผนึกแบบสั่งทำพิเศษเฉพาะใน บริษัท ของเรา ใส่หน้าต่างโปร่งใสบนผนังห้องที่ปิดสนิทมันเป็นผลประโยชน์คนงานที่อยู่บนแพลตฟอร์มโครงสร้างเหล็กเพื่อสังเกตและทำงานสภาพการทำงาน ติดตั้งปล่องที่ด้านหนึ่งของผนังถังกรดและระยะทางสู่พื้นดินสูง 2.5 เมตรหมอกดูดกรดไปยังหอขัดถูหมอกกรดโดยแฟนร่างที่ชักนำ

1.2.2 พารามิเตอร์การออกแบบหอบริสุทธิ์:

ละอองกรดปล่องควันกรดหอล้างหมอกในร่มปิดกรดรักษาหมอกผลิตกรด ระบบรวบรวม 3 ชุดรวบรวมการผลิตหมอกกรดตามความสามารถที่แท้จริงของโรงงานอีกครั้งผ่านสเปรย์แอลกอฮอล์อัลคาไลและระบบการชำระล้างเพื่อชำระให้บริสุทธิ์

a. ใยแก้วพลาสติกเสริมแรงเหวี่ยงพัดลม

ความจุระเบิด: 13000m3 / ชั่วโมง

ความดันลม: 2600 pa

อัตราการทำงาน: 15kw

b. ถังล้างกรดหมอก

ลักษณะของอุปกรณ์: Φ1.8m× 5.1m

วัสดุ: pp

ปริมาณการประมวลผล: 18,000 m3 / h ความเร็วลมหอคอยที่ว่างเปล่า: 1.5 m / s

ชั้นสเปรย์: เวลาสัมผัส 2 ระดับ: ความต้านทานรวม: 10 วินาที

หอทำให้บริสุทธิ์: 900 Pa

แหวน Raschig, แหวนพอลฟิลเลอร์สูง: 500 มม. (3 ระดับ)

อัตราส่วนของเหลวก๊าซ: 500: 1

c. ปั๊มหมุนเวียน

อัตราการไหล: 25 m3 / h

ลิฟท์: พลังงาน 24 เมตร: 15KW (3 ชุด)

1.3 การทำนายผล

ความเข้มข้นเริ่มต้นของหมอกกรดคือประมาณ 43 mg / m3 หลังจากปิดกับดักปิดเข้าไปในโช้คสเปรย์น้ำประสิทธิภาพหมอกกรดไฮโดรคลอริกเป็น 95% หลังจากดูดซับสเปรย์ของก๊าซไอเสียสู่บรรยากาศ

2. ระบบประมวลผลฝุ่นสังกะสี

การกำกับดูแล 2.1 กระบวนการ

2.2. คำอธิบายกระบวนการ:

ใช้พัดลมดูดฝุ่นจากห้องที่ปิดสนิทเพื่อกรองถุงแล้วผ่านสิ่งกีดขวางของหอคอยและลูกกลวงเพื่อเพิ่มพื้นที่ผิวการรักษาใช้ละอองน้ำที่เป็นละอองและกรองอนุภาคที่เป็นอันตรายถึงผลที่บริสุทธิ์

2.3 อุปกรณ์แนะนำ:

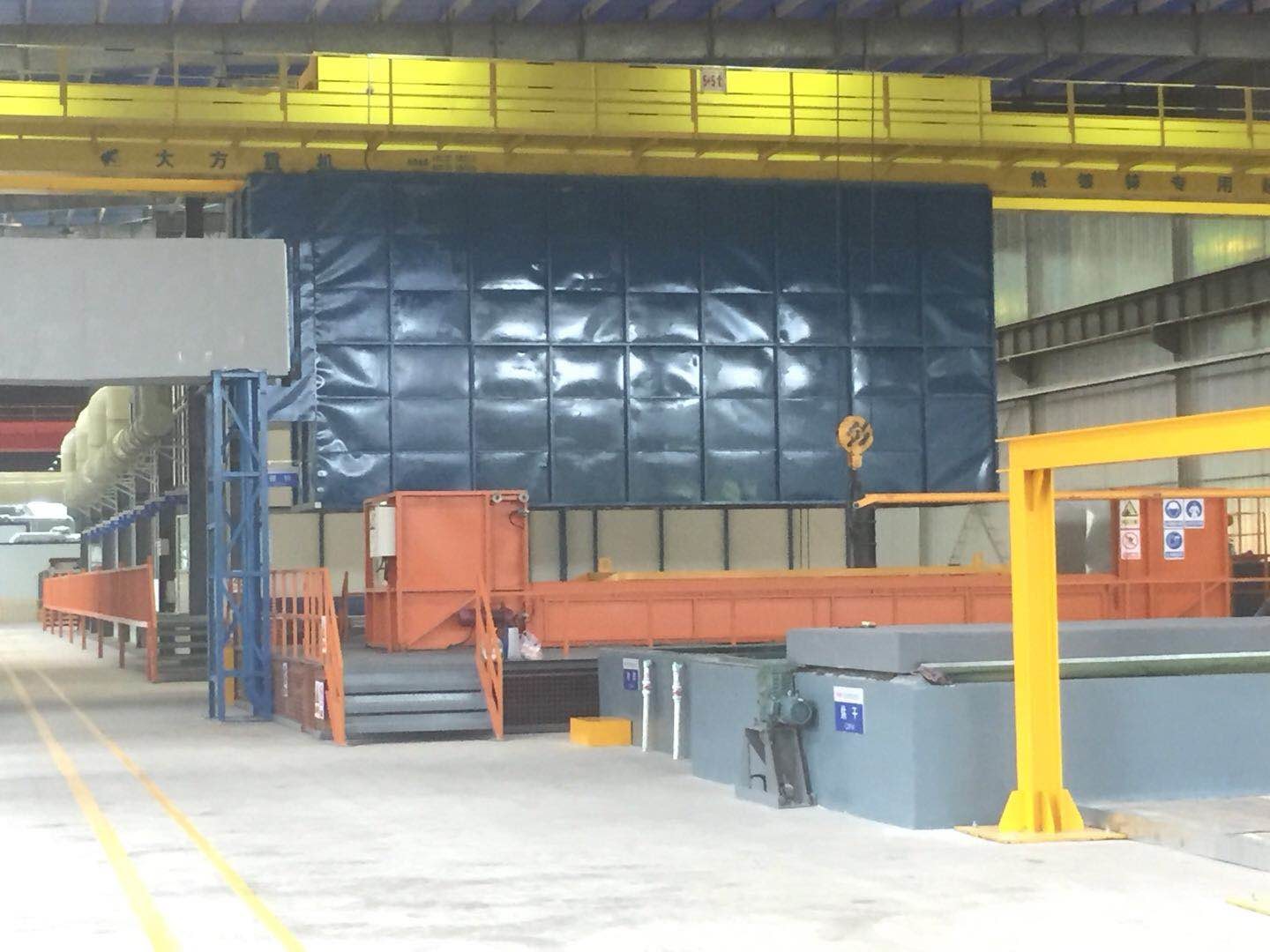

2.3.1 ห้องปิดผนึกควันในสายการผลิต: 1 ชุด (8000 * 3700 * 3000mm)

ทั้งสองด้านของการปิดผนึกทางเข้าและออกล่วงหน้าติดแผ่นป้องกันการกัดกร่อนบนโครงสร้างเหล็กติดตั้ง Windows ทั้งสองด้านสามารถสังเกตสภาพของห้องที่ปิดสนิทน้ำเย็นปิดผนึกเหมือนกันเพื่อป้องกันการระเหยของความชื้นที่เกิดจากการกัดเซาะของอุปกรณ์ .

2.3.2 เครื่องเก็บฝุ่นแบบพัลส์เจ็ตออฟไลน์แบบออฟไลน์

พารามิเตอร์:

การลดปริมาณอากาศ: 7200m 3 / h พื้นที่ตัวกรอง: 120㎡

อัตราการกรอง: 1m / min ความต้านทานต่อสิ่งอำนวยความสะดวก: 1200-1500Pa

แรงดันลบติดตั้งอย่างต่อเนื่อง: 5,000 Pa

2.3.3 พัดลมแบบร่างเหนี่ยวนำ

เลือกพัดลมแบบแรงเหวี่ยงที่ทนต่ออุณหภูมิสูง, 1 ชุด, อัตราการทำงานคือ 11 กิโลวัตต์, ความสามารถในการจัดการ: 7200m 3 / ชม.

2.3.4 ท่ออากาศ: ตามโครงสร้างของอาคารโรงงานเพื่อตรวจสอบ (อ้างอิงจากแผนผังกระบวนการ)

2.3.5 หลังจากการประมวลผลความเข้มข้นของฝุ่น (ผง) ≤120mg / m 3

การออกแบบไฟฟ้า

1. โครงการใช้ระบบควบคุมไฟฟ้า TN - C - S
2. นำมาใช้การออกแบบสายดินที่ดี, กับมาตรการป้องกันไฟฟ้าเช่นลัดวงจร, เกิน, การรั่วไหลของหลักการออกแบบลวดแยกหนักในปัจจุบันและอ่อนแอในปัจจุบันของ
3. เริ่มต้นหยุดควบคุมและในเวลาเดียวกันมีกระแสไฟฟ้าแรงดันใช้หยุดคำแนะนำ
4. สายเคเบิลทนความร้อน

service บริการเทคโนโลยี

1. ให้แผนการออกแบบสำหรับชุบสังกะสีร้อน: แผนภาพเทคโนโลยีสำหรับชุบสังกะสีร้อนยกเว้นการประชุมเชิงปฏิบัติการ

2. ให้วัสดุอุปกรณ์ไฟฟ้าการออกแบบผลิตติดตั้งและก่อสร้างสำหรับทั้งสายการผลิต ไม่รวมงานร้านค้าและอุปกรณ์สาธารณะ

3. ให้การแก้จุดบกพร่องโดยรวมในสายการผลิตและการฝึกอบรมคน
