บ้าน ผลิตภัณฑ์สายชุบสังกะสีร้อน

ประหยัดพลังงาน 1580 * 700 * 1,000 มม. สายการชุบสังกะสีแบบจุ่มร้อนเพื่อขจัดน้ำมันและสนิม

ประหยัดพลังงาน 1580 * 700 * 1,000 มม. สายการชุบสังกะสีแบบจุ่มร้อนเพื่อขจัดน้ำมันและสนิม

    • Energy Saving 1580*700*1000mm Hot Dip Galvanizing Line For Remove Oil And Rust
    • Energy Saving 1580*700*1000mm Hot Dip Galvanizing Line For Remove Oil And Rust
    • Energy Saving 1580*700*1000mm Hot Dip Galvanizing Line For Remove Oil And Rust
    • Energy Saving 1580*700*1000mm Hot Dip Galvanizing Line For Remove Oil And Rust
  • Energy Saving 1580*700*1000mm Hot Dip Galvanizing Line For Remove Oil And Rust

    รายละเอียดสินค้า:

    สถานที่กำเนิด: ประเทศจีน
    ชื่อแบรนด์: Xinlingyu
    ได้รับการรับรอง: ce
    หมายเลขรุ่น: ไม่มี

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1set
    ราคา: negotiation
    รายละเอียดการบรรจุ: ภาชนะ
    เวลาการส่งมอบ: 90days
    เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T, T / T
    สามารถในการผลิต: 500 ชิ้น / ปี
    ติดต่อ
    รายละเอียดสินค้า
    แสงสูง:

    บริการชุบสังกะสีแบบจุ่มร้อน

    ,

    งานชุบสังกะสีด้วยความร้อน





    สายชุบสังกะสีแบบจุ่มร้อน 1580 * 700 * 1000 สำหรับการกำจัดน้ำมันและสนิม







    ชื่อ ติ่ม (L * W * อืม) จำนวน ฟังก์ชัน
    ถังล้างไขมัน 1580 * 700 * 1000 6sets ขจัดน้ำมันและสนิม
    ถังกรด 1580 * 700 * 1000 3sets ขจัดสนิม
    ล้างถัง 1580 * 700 * 1000 4sets
    ถังฟลักซ์ 1580 * 700 * 1000 1 ชุด

    พื้นผิวที่ใช้งานของชิ้นงาน







    Ⅰ. Production line technology key points: ประเด็นสำคัญของเทคโนโลยีสายการผลิต:
    โครงการประกอบด้วยสามระบบคือชุบสังกะสีแบบจุ่มร้อนอัตโนมัติ, ระบบควบคุมสิ่งแวดล้อม, ระบบโลจิสติก, โครงการทั้งหมดขึ้นอยู่กับการคุ้มครองสิ่งแวดล้อม, การประหยัดพลังงานและลดกำลังคน
    เทคโนโลยีที่สำคัญ:
    1. โครงการของการคุ้มครองสิ่งแวดล้อมอัตโนมัติสายการผลิตชุบสังกะสีร้อน
    2. ระบบการควบคุมจิสติกส์อัตโนมัติสามารถไปปรับตามเวลาจริงตามจังหวะการผลิตใช้ทรัพยากรอย่างมีประสิทธิภาพ
    3. เตา adopts พลังงานสะอาดเพื่อความร้อนหม้อสังกะสีอุณหภูมิเตาควบคุมอัตโนมัติยืดอายุการใช้งานของหม้อสังกะสี
    4. คอลเลกชันก๊าซเสียทั้งหมดปิดการรักษาแบบรวมศูนย์และการปฏิบัติมาตรฐานศูนย์การปล่อย


    Ⅱ. technical parameters พารามิเตอร์ทางเทคนิค
    1. ขนาดหม้อสังกะสี: หม้อที่ไม่ใช่เหล็ก, หม้อเซรามิก 4 × 1 × 1 เมตรความจุประมาณ 26t
    2. ผลลัพธ์: 1000t / ปี
    3. ประเภทของเครื่องทำความร้อน: เครื่องทำความร้อนไฟฟ้า
    4. กะทำงาน: 3 กะ (8 ชั่วโมง / กะเวลาทำงานปี 300 วัน 3 กะ 3 วัน 20 ชั่วโมง)
    5. เลย์เอาต์: รูปร่างวนรอบสามช่วงคือ 6.5m ความยาวคือ 36.4m รายละเอียดในแผนโครงร่าง
    6. ไฟฟ้าและน้ำ
    6.1 กำลังสูงสุดของอุปกรณ์ไฟฟ้าคือประมาณ 500Kw
    6.2 โดยเฉลี่ยการผลิต 1 ตันต้องใช้ 0.01m3 น้ำความดันไม่สามารถต่ำกว่า 0.2MPa
    6.3 ระดับ PH ของน้ำคือ 6.5 ถึง 8, น้ำประปา, น้ำในแม่น้ำหรือน้ำบาดาลถูกนำมาใช้เป็นหลักสำหรับเสริมการบริโภคในระหว่างการผลิต
    7. ระบบการรักษาสิ่งแวดล้อม: ก๊าซเสียและการบำบัดของแข็งเพื่อการผลิตต่อสุขภาพ
    8. อัดอากาศ: ความดันเลือดออก 0.6Mp / cm2อากาศต้องการ 6m3/ ชั่วโมง

    Ⅲ. System layout รูปแบบระบบ
    1. คำอธิบายเค้าโครง
    1.1 การพิจารณาเหตุผลของถังชุบสังกะสีแบบจุ่มร้อนแต่ละชิ้นและขนถ่ายและการขนถ่ายชิ้นงานสายการผลิตทั้งหมดใช้ 1 ข้าม 6.5m เค้าโครงโรงงานโรงงานโหลด * ยกเลิกการโหลดในหนึ่งข้ามวัตถุดิบและผลิตภัณฑ์สำเร็จรูปและข้ามการเชื่อมต่อในหนึ่งข้าม ข้าม (รายละเอียดใน CAD)
    1.2 Manaully การโหลดและการขนชิ้นงานการดำเนินการอื่น ๆ ทั้งหมดทำงานโดยอัตโนมัติ lly
    1.3 อุปกรณ์อัตโนมัติทั้งหมดถูกตั้งค่าด้วยมือ / การทำงานอัตโนมัติ
    2. แผนผังแผนผังเครื่องบิน
    ประหยัดพลังงาน 1580 * 700 * 1,000 มม. สายการชุบสังกะสีแบบจุ่มร้อนเพื่อขจัดน้ำมันและสนิม 0



    Ⅳกระบวนการทางเทคโนโลยี
    1. กระบวนการชุบสังกะสีแบบจุ่มร้อน

    2 การดำเนินการกระบวนการดำเนินการอัตโนมัติอย่างสมบูรณ์

    2.1 เครนคู่มือการใช้งานเพื่อโหลดตำแหน่งและแขวนด้วยตนเองในกลุ่มสัญญาณเมื่อเสร็จสิ้น;

    2.2 ก่อนการรักษาอุปกรณ์ชุบสังกะสีอัตโนมัติลูกกลิ้งยกชิ้นงานลงในถังล้างไขมันถังล้างถังกรดและถังไหลต่อเนื่องแล้วใส่ลงในพื้นที่ขนถ่าย;

    2.3 ชิ้นงานในพื้นที่ขนถ่ายเข้าสู่ตะกร้าโหลดหลังจากถูกนำไปสู่การอบแห้งด้วยวัสดุเสริมชิ้นงานจะถูกยกขึ้นโดยเครื่องขนลงในของเหลวสังกะสี

    2.4 การแช่ในของเหลวสังกะสีผ่านระบบแช่สังกะสียกด้วยเครื่องหมุนเหวี่ยงและเครื่องหมุนเหวี่ยงหลังจากเวลาที่แช่แล้วจากนั้นย้ายไปยังพื้นที่ขนถ่าย;

    2.5 เทชิ้นงานลงไปในซิงค์ระเบิด, ระบายความร้อนและทู่;
    2.6 ในที่สุดเทลงในสายพานลำเลียงปล่อย, การจัดเก็บหลังจากการทดสอบ


    Ⅴ. อุปกรณ์พื้นฐานสายการผลิตประสิทธิภาพและพารามิเตอร์

    1) ระบบส่งกำลังทำงานอัตโนมัติ

    1. ประสิทธิภาพของอุปกรณ์และการกำหนดค่าส่วนประกอบ

    1.1 โครงสำหรับตั้งสิ่งของแบบเคลื่อนที่อัตโนมัติปั้นจั่นชนิดเคลื่อนที่เครนชนิดเคลื่อนที่ได้อยู่ในห้องเตรียมการปรับสภาพเดินทางระหว่างถังทั้งสองด้าน

    พารามิเตอร์อุปกรณ์:

    ①main engine: L31m (ความยาวรางสองทาง) * W2.3 (ระยะทางกึ่งกลางรางสองทาง) * H4.5m (ระบบช่วยรอบข้าง)

    ประเภท②gantryรถไฟกลางเสาเดียวดองเครน: 1set, ระดับการเดินทาง V = 6-15m / นาที (ควบคุมความถี่), การดำเนินการยก V = 5-15m / นาที (ควบคุมความถี่), ยกสูงเป็น 3200mm, ยกคุณภาพ≤1000kg (มี เสาแร็คและน้ำหนักชิ้น)

    pitch ระยะห่างระหว่างวิ่ง: 10 นาที (เหนือ 10 นาทีสามารถปรับได้)

    height ความสูงที่เพิ่มขึ้นของตัวป้อนการโหลดวัสดุคือ 1 ม

    1.2 รถเข็นวัสดุเสริมและแกลเลอรี่อบแห้ง:

    ขนาด: 6500mmx700mm



    พลังงาน: 18KW

    1.3 สายพานลำเลียงการปฏิบัติ

    ขนาด: 3000mmx700mm

    พลังงาน: 12KW



    2) อุปกรณ์ป้องกันการกัดกร่อนในโรงงาน

    1. ถังป้องกันการกัดกร่อน:
    โครงสร้างถัง: สร้างฐานรากที่เป็นรูปธรรมบนพื้นและเสริมแรงยึดเกาะไว้ล่วงหน้าเพื่อใช้ภายนอก
    พารามิเตอร์ถัง:



    2. อุปกรณ์การกัดกร่อนฐาน
    ระบบการประมวลผลฟลักซ์กราวด์ป้องกันการกัดกร่อน, การปรับสภาพถังรากฐานป้องกันการกัดกร่อน, การหล่อเย็นและทู่ถังดินป้องกันการกัดกร่อน
    ป้องกันการกัดกร่อน: ใช้ 5 มม. FRP บนพื้นผิวของโครงสร้างคอนกรีต
    3) หม้อสังกะสีและระบบควบคุมความร้อน
    1. หม้อสังกะสีและระบบทำความร้อน:

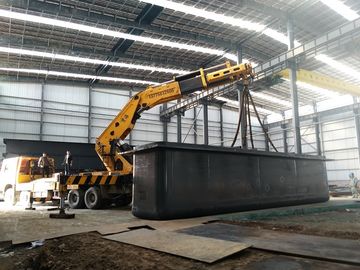

    1.1 หม้อสังกะสี
    According to the geometry size and output demands of workpiece galvanized, the size of galvanizing tank(length ×width ×depth ×thickness): 4000×1000×1000×300 , high temperature resistance castable once casting to form zinc pot, capacity is about 18t, round bottom. ตามขนาดรูปทรงเรขาคณิตและความต้องการเอาท์พุทของชิ้นงานชุบสังกะสีขนาดของถังชุบสังกะสี (ความยาว×กว้าง×ลึก×หนา): 4000 × 1,000 × 1,000 × 300 × 300 ทนต่ออุณหภูมิสูง castable เมื่อหล่อแบบหม้อสังกะสีความจุประมาณ 18t ก้นกลม Its guarantee period is 4 years, normal use มันรับประกันระยะเวลา 4 ปีใช้งานปกติ

    1.2 Zinc tank heating equipment: to satisfied to production re quirement and consider molten zinc speed, is loading about 324KW by calculated. 1.2 อุปกรณ์ทำความร้อนถังสังกะสี: เพื่อตอบสนองความต้องการการผลิตอีกครั้งและพิจารณาความเร็วสังกะสีที่หลอมเหลวกำลังโหลดประมาณ 324KW โดยการคำนวณ The equipment is adopting galvanizing spec ial heating rod made by international advanced silicon carbide rod, high hot efficiency, long servicing life, completely replace outdated quartz tube protection cover resistance wire heating. อุปกรณ์จะใช้แกนความร้อนชุบสังกะสี spec ial ทำโดยคันซิลิกอนคาร์ไบด์ขั้นสูงระหว่างประเทศที่มีประสิทธิภาพสูงร้อนอายุการใช้งานนานสมบูรณ์แทนที่หลอดควอทซ์ที่ล้าสมัยป้องกันฝาครอบป้องกันลวดความร้อน Each heater power is 18KW,380V, Y connection, total 18 groups. แต่ละพลังงานความร้อนคือ 18KW, 380V, การเชื่อมต่อ Y รวม 18 กลุ่ม Each heater use SSR module, intelligent instrument control temperature by automatic accommodation. ฮีตเตอร์แต่ละตัวใช้โมดูล SSR อุณหภูมิควบคุมเครื่องมืออัจฉริยะด้วยที่พักอัตโนมัติ High controlling precise, trouble-free, maintenance-free. ควบคุมได้อย่างแม่นยำแม่นยำปราศจากปัญหาบำรุงรักษาสูง

    1.3 การทำความร้อนด้วยฟลักซ์ของถัง
    ระบบทำความร้อนไฟฟ้าหมุนเวียนภายใน
    ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิค:



    อัตราการไหล: 40 ~ 50 เมตร3 / h อุณหภูมิความร้อน: 75 ℃
    เข้าและออกจากขนาด: φ25 ~ φ50


    2. ระบบชั่งน้ำหนัก:
    การควบคุมอัตโนมัติสูงสุดคือ 100 กิโลกรัม / ตะกร้าความแม่นยำ± 2 กิโลกรัม
    3. ระบบการใส่ลงในหม้อ
    อุปกรณ์ทั้งหมด, บันทึกเวลาลงในหม้อ, 1 ตะกร้า / นาที (ภายใต้เวลาแช่ช่วยให้หลักฐาน)
    4. ระบบการแช่ในหม้อ:
    อุปกรณ์ส่งกำลังควบคุมเวลาการแช่ตามจังหวะการผลิต
    5. ออกจากระบบหม้อหมุนเหวี่ยง
    อุปกรณ์ทั้งหมด, การควบคุมอัตโนมัติ, พร้อมฟังก์ชันการหมุนเหวี่ยงอัตโนมัติ
    6. ชุบสังกะสีระบบตอบสนองตะกร้า:
    ควบคุมการหมุนของตะกร้าตามการตีโดยอัตโนมัติ
    พลังงานทั้งหมดข้างต้นคือ 20KW
    4) หลังการรักษา:
    1. ระบบระเบิดสังกะสี:
    โหลดและขนถ่ายวัสดุโดยอัตโนมัติพลังงาน 2KW
    2. ระบบระบายความร้อน:
    การโหลดและการขนถ่ายวัสดุโดยอัตโนมัติพลังงานเป็น 2KW
    3. ระบบทู่:
    การโหลดและการขนถ่ายวัสดุโดยอัตโนมัติพลังงานเป็น 2KW
    4. ระบบปั่นแห้ง:
    การโหลดและการขนถ่ายวัสดุโดยอัตโนมัติพลังงานเป็น 5KW


    อุปกรณ์ป้องกันสิ่งแวดล้อม (ฝุ่นสังกะสีน้ำเสียและกรดของเสีย)

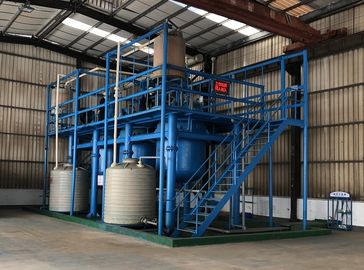

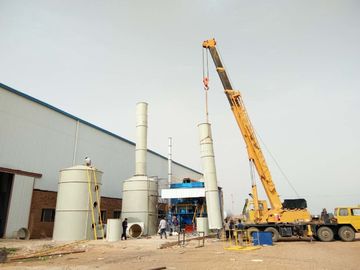

    1. หมอกกรดไฮโดรคลอริกและระบบบำบัดก๊าซไอเสีย
    หมอกกรดไฮโดรคลอริกฉันส่วนใหญ่มาจากถังซักกรดและไอถังฟลักซ์เป็นส่วนผสมของหมอกกรดและไอน้ำ
    1.1 การออกแบบเทคโนโลยี



    แผนภาพการไหลของกระบวนการการดูดซับของกรด
    1.2 คำอธิบายอุปกรณ์:
    1.2.1 ห้องพ่นหมอกกรด: ขนาดประมาณ 16500 * 2500 * 3000 มม





    บริการของเรา



    เราสามารถให้บริการครบชุดจากคำพูดการออกแบบการผลิตและการติดตั้งตามความต้องการของคุณ

    เราสามารถออกแบบตามแผนของคุณหรือผลิตตามรูปวาดของคุณ



    คุณอาจจำเป็นต้องให้ข้อมูลที่เกี่ยวข้องกับการสอบถามของคุณเช่นข้อมูลจำเพาะและพื้นผิวของคอลัมน์ / ลำแสงรูปแบบนูนและสี



    โปรดทราบว่าในที่สุดหากคุณกลายเป็นผู้ให้ความร่วมมือและให้คำสั่งกับเราเราจะคืนเงินให้คุณตามค่าใช้จ่ายทั้งหมดข้างต้น
