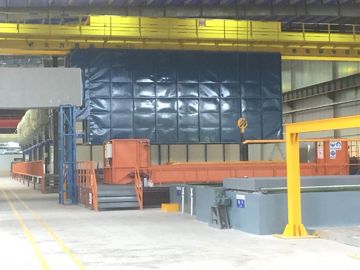

    • Customers Local Voltage Hot Dip Galvanizing Line Tube Production Line
  • Customers Local Voltage Hot Dip Galvanizing Line Tube Production Line

    รายละเอียดสินค้า:

    สถานที่กำเนิด: ประเทศจีน
    ชื่อแบรนด์: Xinlingyu
    หมายเลขรุ่น: ไม่มี

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
    ราคา: negotiation
    รายละเอียดการบรรจุ: มาตรฐานส่งออก
    เวลาการส่งมอบ: 90days
    เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
    ติดต่อ
    รายละเอียดสินค้า
    แสงสูง:

    บริการชุบสังกะสีแบบจุ่มร้อน

    ,

    continuous galvanizing line

    ร้อนชุบสังกะสีสายการผลิตสาย สายชุบสังกะสีร้อน กับลูกค้าแรงดันไฟฟ้าท้องถิ่น

    การประยุกต์ใช้ผลิตภัณฑ์

    การชุบสังกะสีแบบจุ่มร้อนเป็นวิธีการที่มีประสิทธิภาพในการรักษาโลหะจากการกัดกร่อนซึ่งเป็นผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในโรงงานโครงสร้างเหล็กในอุตสาหกรรมต่างๆ ใส่ชิ้นส่วนเหล็กที่ทำจากสนิมเพื่อขันน๊อตสังกะสี 450 องศาเซลเซียสทำให้สังกะสียึดติดกับพื้นผิวของชิ้นส่วนเหล็กเพื่อป้องกันการกัดกร่อนของโลหะ

    • พัดลมแบบแรงเหวี่ยงพลาสติกเสริมแรงแบบ a.glass
    • ความจุระเบิด: 13000m3 / h
    • ความดันลม: 2600pa
    • อัตราการทำงาน: 15kw
    • b. ถังล้างคราบหมอกกรด
    • ลักษณะอุปกรณ์: Φ1.8m× 5.1m
    • วัสดุ: pp
    • ปริมาณการแปรรูป: 18000 m3 / ชม. ลมที่ว่างเปล่าความเร็วลม: 1.5 m / s
    • ชั้นสเปรย์: 2 ระดับสัมผัสเวลา: ความต้านทานรวม: 10 วินาที
    • หอทำความสะอาด: 900 Pa
    • แหวน Raschig, ความสูงของฟิลเลอร์แหวน: 500 มม. (3 ระดับ)
    • อัตราส่วนของก๊าซเหลว: 500: 1
    • c.circulating pump
    • การไหล: 25 ลบ.ม. / ชม
    • ยก: กำลังไฟ 24m: 15 กิโลวัตต์ (3 เซ็ต)

    คุณสมบัติหลัก

    1) สามารถปรับแต่งได้อย่างอิสระตามความต้องการ ระดับของระบบอัตโนมัติสามารถเป็นแบบอัตโนมัติเต็มรูปแบบกึ่งอัตโนมัติและใช้งานง่าย

    2) การยอมรับคอมโพเนนต์แบรนด์ที่มีชื่อเสียงระดับโลกในชิ้นส่วนไฟฟ้าเช่น Siemens, Scheider, Delix, Omron, LG เป็นต้น

    3) ติดตั้งอุปกรณ์ดูดซับหมอกไอน้ำเครื่องดูดควันบุหรี่สีขาวอุปกรณ์เก็บฝุ่นสังกะสีระบบบำบัดน้ำเสียและบำบัดน้ำเสียไม่มีการปล่อยมลพิษ

    4) สาขาการประยุกต์ใช้งานกว้างเช่นโลหะการประดิษฐ์และการก่อสร้างวิศวกรรมจราจรกลไกและอุตสาหกรรมยานยนต์เป็นต้น

    5) กระบวนการชุบสังกะสีของเราออกแบบโดยวิศวกรที่มีประสบการณ์ของเราทำให้เกิดความสม่ำเสมอของชั้นเหล็กชุบสังกะสีและมีความต้านทานต่อการกัดกร่อนและความแข็งแรงในการยึดเกาะที่ดีเยี่ยมเทคโนโลยีที่ได้รับการยอมรับจากอุตสาหกรรมชุบสังกะสีในปัจจุบัน

    Ⅰสายเทคโนโลยีการผลิตประเด็นสำคัญ:
    โครงการประกอบด้วยสามระบบคือการชุบสังกะสีจุ่มร้อนอัตโนมัติระบบการควบคุมสิ่งแวดล้อมระบบโลจิสติกส์โครงการทั้งหมดอยู่บนพื้นฐานของการปกป้องสิ่งแวดล้อมการประหยัดพลังงานและลดกำลังคน
    เทคโนโลยีหลัก:
    1. โครงการป้องกันการสึกหรอด้วยความร้อนโดยอัตโนมัติ
    2. ระบบการจัดการโลจิสติกส์อัตโนมัติสามารถปรับเปลี่ยนตามเวลาจริงได้ตามจังหวะการผลิตใช้ทรัพยากรอย่างมีประสิทธิภาพ
    3. เตาเผาใช้พลังงานสะอาดเพื่อให้ความร้อนหม้อสังกะสีอุณหภูมิในเตาเผาอัตโนมัติควบคุมโดยอัตโนมัติยืดอายุการใช้งานของหม้อสังกะสี
    4. เก็บรวบรวมก๊าซทั้งหมดที่ปิดสนิทการบำบัดและการปลดปล่อยจากส่วนกลางแบบมาตรฐานการปล่อยมลพิษเป็นศูนย์


    พารามิเตอร์ทางเทคนิค
    1. ขนาดหม้อสังกะสี: หม้อต้มที่ไม่มีสีหม้อเซรามิกขนาด 4 × 1 × 1 เมตรกำลังการผลิตประมาณ 26 ตัน
    2. เอาท์พุท: 1000t / year
    3. ประเภทของเครื่องทำความร้อน: เครื่องทำความร้อนไฟฟ้า
    4. กะทำงาน: 3 กะ (8 ชั่วโมง / กะ, ปีทำงาน 300 วัน, 3 กะ, เวลาทำงาน 20 ชั่วโมง)
    5.Layout: รูปวงแหวนสามช่วงข้ามคือ 6.5 เมตรความยาว 36.4 เมตรรายละเอียดในแผนผังเค้าโครง
    6. ไฟฟ้าและน้ำ
    6.1 กำลังไฟฟ้าสูงสุดของอุปกรณ์ไฟฟ้าประมาณ 500 กิโลวัตต์
    6.2 ในการผลิตโดยเฉลี่ย 1 ตันต้องใช้น้ำ 0.01 ม. 3 ความดันไม่สามารถต่ำกว่า 0.2MPa
    6.3 ระดับ PH ของน้ำอยู่ระหว่าง 6.5 ถึง 8 สามารถใช้น้ำประปาน้ำในแม่น้ำหรือน้ำบาดาลส่วนใหญ่เพื่อใช้เสริมการบริโภคในระหว่างการผลิต
    7. ระบบบำบัดรักษาสิ่งแวดล้อม: การบำบัดของเสียและของเสียจากมูลฝอยเพื่อการผลิตที่มีสุขภาพดี
    8. เครื่องอัดอากาศ: ความดัน 0.6mp / cm 2 , ความต้องการอากาศ 6m 3 / h

    เค้าโครงของระบบ
    1. คำอธิบายเค้าโครง
    1.1 การพิจารณาความสมเหตุสมผลของถังชุบสังกะสีแบบจุ่มร้อนแต่ละชิ้นและการขนถ่ายชิ้นส่วนชิ้นงานทั้งหมดใช้เวลาในการผลิตประมาณ 1 รูปข้าม 6.5 เมตรรูปแบบโรงงานการจัดเก็บข้อมูลการขนถ่ายสินค้าในด้านวัตถุดิบและผลิตภัณฑ์สำเร็จรูปและการเชื่อมต่อผ่านอุปกรณ์ชุบสังกะสีแบบจุ่มร้อนขั้นแรก ข้าม (รายละเอียดใน CAD)
    1.2 Manaully loading and unloading workpiece การดำเนินการอื่น ๆ ทั้งหมดจะทำงานโดยอัตโนมัติ
    1.3 อุปกรณ์อัตโนมัติทั้งหมดถูกตั้งค่าด้วยมือ / อัตโนมัติ
    2. แผนผังเค้าโครงเครื่องบิน

    กระบวนการทางเทคโนโลยี
    กระบวนการชุบสังกะสีแบบจุ่มร้อน

    2. ดำเนินการกระบวนการดำเนินการโดยอัตโนมัติอย่างสมบูรณ์

    2.1 คู่มือการดำเนินงานเครนเพื่อโหลดตำแหน่งและแขวนด้วยตนเองในกลุ่มสัญญาณเมื่อเสร็จสิ้น;

    2.2 เตรียมอุปกรณ์สังกะสีลูกกลิ้งอัตโนมัติที่เตรียมไว้ก่อนแล้วยกชิ้นงานลงในถังล้างไขมันถังล้างถังกรดและถังฟลักซ์จากนั้นใส่ลงในพื้นที่ขนถ่าย

    2.3 ในพื้นที่ขนถ่ายใส่ตะกร้าใส่หลังจากนำเข้าสู่ทางเดินแห้งโดยใช้วัสดุเสริมชิ้นงานจะถูกยกขึ้นโดยการบรรจุลงในของเหลวสังกะสี

    2.4 แช่ในของเหลวสังกะสีผ่านระบบสังกะสีที่แช่แล้วยกขึ้นโดยการหมุนเหวี่ยงและ centrifuge หลังจากเติมเต็มเวลาแช่แล้วย้ายไปยังพื้นที่ที่ขนถ่าย

    2.5 เทชิ้นงานลงในสังกะสี, ระบายความร้อนและการปนเปื้อน
    2.6 สุดท้ายเทลงในสายพานลำเลียงปล่อย, เก็บหลังจากการทดสอบ


    Ⅴอุปกรณ์พื้นฐานของสายการผลิตประสิทธิภาพและพารามิเตอร์

    1) ระบบเกียร์วิ่งแบบอัตโนมัติ

    1. สมรรถนะของอุปกรณ์และการกำหนดองค์ประกอบ

    1.1 เครนติดตั้งเครนชนิดติดตั้งอัตโนมัติเครนที่ใช้ในการเดินทางอยู่ในห้องซีลแบบ pretreatment ซึ่งเคลื่อนที่ได้ระหว่างทั้งสองด้านของถัง

    พารามิเตอร์อุปกรณ์:

    เครื่องยนต์หลัก: L31m (ความยาวสองราง) * W2.3 (ระยะทางของรางสองราง) * H4.5 (อุปกรณ์เสริมที่อยู่รอบ ๆ )

    ②ประเภทรางรถไฟกลางรางเดียวเสาเข็ม: 1 ชุด, ระดับการเดินทาง V = 6-15m / min (การควบคุมความถี่), การดำเนินการยก V = 5-15m / min (การควบคุมความถี่), ความสูงยก 3200mm, ยก quality1000kg (ประกอบด้วย เสา, ชั้นและน้ำหนักชิ้น)

    ระยะเวลาในการเล่น: 10 นาที (สามารถปรับ 10 นาทีได้)

    ความสูงของวัสดุที่ใช้ในการรับน้ำหนักของวัสดุคือ 1 เมตร

    1.2 รถเข็นวัสดุและห้องอบแห้ง:

    ขนาด: 6500mmx700mm

    พลังงาน: 18KW

    1.3 การถ่ายเทลำเลียง

    ขนาด: 3000mmx700mm

    พลังงาน: 12KW

    2) อุปกรณ์การป้องกันการกัดกร่อนของสิ่งอำนวยความสะดวก

    1. ถังป้องกันการกัดกร่อน:
    โครงสร้างถัง: ทำให้พื้นคอนกรีตบนพื้นดินและการยึดที่ตั้งไว้ล่วงหน้าช่วยเสริมการใช้งานภายนอก
    พารามิเตอร์ถัง:

    ชื่อ ติ่ม (L * W อืม *) จำนวน ฟังก์ชัน
    ถังล้างไขมัน 1580 * 700 * 1000 6sets ล้างน้ำมันและสนิม
    ถังกรด 1580 * 700 * 1000 3sets กำจัดสนิม
    ล้างถัง 1580 * 700 * 1000 4sets
    ถังฟลักซ์ 1580 * 700 * 1000 1 ชุด พื้นผิวที่ใช้งานของชิ้นงาน

    2. การกัดกร่อนของฐานอุปกรณ์
    พื้นผิวการประมวลผล ฟลักซ์ พื้นป้องกันการกัดกร่อน, พื้นผิวรากฐานการป้องกันการกัดกร่อนก่อนการหล่อลื่น, การระบายความร้อนและพื้นผิวรถ passivation ป้องกันการกัดกร่อน
    ป้องกันการกัดกร่อน: ใช้ FRP 5 มม. บนพื้นผิวคอนกรีต
    3) หม้อสังกะสีและระบบควบคุมความร้อน
    1. หม้อสังกะสีและระบบทำความร้อน:
    1.1 หม้อสังกะสี
    ตามขนาดเรขาคณิตและความต้องการเอาท์พุทของชิ้นงานชุบสังกะสีขนาดของถังชุบสังกะสี (ความยาว×ความกว้าง×ความลึก×ความหนา): 4000 × 1000 × 1000 × 300 ทนต่ออุณหภูมิสูง castable เมื่อหล่อลงในฟอร์มหม้อสังกะสีความจุประมาณ 18t , ก้นกลม ระยะเวลาการรับประกันคือ 4 ปีการใช้งานปกติ

    1.2 อุปกรณ์ทำความร้อนถังสังกะสี: เพื่อตอบสนองต่อการผลิตและการพิจารณาความเร็วของสังกะสีหลอมละลายกำลังโหลดประมาณ 324 กิโลวัตต์โดยการคำนวณ อุปกรณ์ที่มีการใช้สังกะสีแกนความร้อน ial ทำโดยประเทศขั้นสูงแกนซิลิคอนคาร์ไบด์มีประสิทธิภาพความร้อนสูงอายุการใช้งานนานสมบูรณ์แทนที่การป้องกันหลอดควอตซ์เก่าที่ครอบคลุมความต้านทานลวดลวด เครื่องทำความร้อนแต่ละเครื่องมีกำลังไฟ 18KW, 380V, Y รวม 18 กลุ่ม เครื่องทำความร้อนแต่ละเครื่องใช้โมดูล SSR อุณหภูมิในการควบคุมอุปกรณ์อัจฉริยะโดยอัตโนมัติ ควบคุมได้อย่างแม่นยำปราศจากปัญหาปราศจากการบำรุงรักษา

    1.3 ความร้อนจากถัง ฟลักซ์
    ระบบทำความร้อนภายในหมุนเวียนภายใน
    ข้อกำหนดและพารามิเตอร์ทางเทคนิค:

    อัตราการไหลสูงสุด: 40 ~ 50 m 3 / h อุณหภูมิความร้อน: 75 ℃
    เข้าและออกจาก dimeter: φ25 ~ φ50


    2. ระบบการชั่งน้ำหนัก:
    การควบคุมอัตโนมัติสูงสุดคือ 100 กก. / ตะกร้าความแม่นยำคือ± 2 กก
    3. ระบบใส่หม้อ
    อุปกรณ์ทั้งหมดบันทึกลงในหม้อครั้งที่ 1 ตะกร้า / นาที (ภายใต้การแช่เย็นช่วยให้หลักฐาน)
    4. ระบบฝังในหม้อ:
    อุปกรณ์ส่งกำลังควบคุมเวลาในการแช่ตามจังหวะการผลิต
    5. ออกจากระบบ centrifuge หม้อ
    อุปกรณ์ทั้งหมดการควบคุมอัตโนมัติด้วยฟังก์ชันการหมุนเหวี่ยงอัตโนมัติ
    6 ระบบการตอบสนองตะกร้าชุบสังกะสี:
    ควบคุมการตอบสนองของตะกร้าตามจังหวะอัตโนมัติ
    กำลังไฟทั้งหมดอยู่ที่ 20 กิโลวัตต์
    4) หลังการรักษา:
    1. ระบบสังกะสีระเบิด:
    กำลังโหลดและยกเลิกการโหลดวัสดุโดยอัตโนมัติกำลังไฟ 2 กิโลวัตต์
    2. ระบบทำความเย็น:
    กำลังโหลดและยกเลิกการโหลดวัสดุโดยอัตโนมัติกำลังไฟ 2 กิโลวัตต์
    ระบบ Passivation:
    กำลังโหลดและยกเลิกการโหลดวัสดุโดยอัตโนมัติกำลังไฟ 2 กิโลวัตต์
    4. ระบบการปั่นหมาด:
    กำลังโหลดและขนถ่ายวัสดุโดยอัตโนมัติกำลังไฟ 5 กิโลวัตต์


    อุปกรณ์ป้องกันสิ่งแวดล้อม (ฝุ่นสังกะสีน้ำเสียและของเสียกรด)
    1. ระบบไอเสียของกรดไฮโดรคลอริกและระบบบำบัดก๊าซไอเสีย
    ไอน้ำที่เป็นกรดไฮโดรคลอริกส่วนใหญ่มาจากถังล้างกรดและไอเสียของถังฟลักซ์คือส่วนผสมของไอกรดและไอน้ำ
    1.1 การออกแบบเทคโนโลยี

    แผนภาพการไหลของกระบวนการดูดซับไอหมอก
    1.2 รายละเอียดอุปกรณ์:
    1.2.1 ห้องปิดผนึกกรดหมอก: ขนาดประมาณ 16500 * 2500 * 3000 มม

    โครงสร้างของห้องซีล: ติดแผ่นเรซินสังเคราะห์บนแผ่นโครงเหล็กทำให้สามารถป้องกันการกัดกร่อนได้มากกว่ายี่สิบปีเป็นแผ่นห้องที่ปิดสนิทเฉพาะใน บริษัท ของเราเท่านั้น แทรกหน้าต่างโปร่งใสบนผนังห้องที่ปิดผนึกเป็นประโยชน์สำหรับคนงานที่อยู่บนโครงสร้างเหล็กโครงสร้างเพื่อสังเกตและใช้งานสภาพการทำงาน ติดตั้งปล่องควันด้านหนึ่งของผนังถังกรดและระยะห่างจากพื้นดินสูง 2.5 เมตรหมอกควันกรดดูดจะเป็นหม้อน้ำแบบหมอกควันด้วยหมอก

    1.2.2 พารามิเตอร์การออกแบบหอเพดาน:

    หอไอน้ำหมอกกรดหมอกในหมอกควันกรดในร่มที่ผลิตด้วยดอง ระบบเก็บรวบรวมข้อมูล 3 ชุดรวบรวมการผลิตหมอกกรดตามความสามารถที่แท้จริงของสิ่งอำนวยความสะดวกอีกครั้งผ่านการฉีดสเปรย์แอลกอฮอล์และระบบล้างทำความสะอาดเพื่อทำความสะอาด

    1.3 ผลการทำนาย

    ความเข้มข้นของกรดหมอกเริ่มต้นประมาณ 43 มก. / ลบ.ม. หลังจากปิดฝาครอบปิดลงไปในตัวดูดซับละอองน้ำประสิทธิภาพในการทำให้บริสุทธิ์ด้วยไอน้ำไฮโดรคลอริกประมาณ 95% หลังจากการดูดซึมไอของก๊าซไอเสียเข้าไปในชั้นบรรยากาศ

    2. ระบบการประมวลผลฝุ่นสังกะสี

    การปกครอง 2.1 กระบวนการ

    2.2 การประมวลผลคำอธิบาย:

    ใช้พัดลมดูดฝุ่นจากห้องที่ปิดผนึกไปยังถุงกรองแล้วผ่านอุปสรรคของหอคอยและลูกกลวงเพื่อเพิ่มพื้นที่ผิวการรักษา adopt sprayed sprayout wahout และกรองอนุภาคที่เป็นอันตรายถึง purify effect

    2.3 การแนะนำอุปกรณ์:
    2.3.1 ห้องสูบบุหรี่ที่ปิดสนิทในสายการผลิต: 1 ชุด (8000 * 3700 * 3000 มม.)

    ทั้งสองด้านของทางเข้าชุดปิดผนึกและออกล่วงหน้า Stick ติดทนต่อการกัดกร่อนโครงสร้างเหล็กติดตั้ง Windows ทั้งสองด้านสามารถปฏิบัติตามเงื่อนไขของห้องปิดผนึกน้ำเย็นปิดผนึกเดียวกันเพื่อป้องกันการระเหยของความชื้นเกิดการกัดเซาะของอุปกรณ์ .

    2.3.2 เครื่องดักฝุ่นถุงพัลส์แบบออฟไลน์

    พารามิเตอร์:

    การลดปริมาตรอากาศ: 7200m 3 / h พื้นที่ตัวกรอง: 120㎡

    อัตราการกรอง: 1m / min ความต้านทานต่อสิ่งอำนวยความสะดวก: 1200-1500Pa

    สิ่งอำนวยความสะดวกความดันเชิงลบอย่างยั่งยืน: 5000Pa

    2.3.3 พัดลมดูดลม

    เลือกเหนี่ยวนำอุณหภูมิสูงทนแรงเหวี่ยงพัดลม, 1 ชุด, อัตราการทำงานคือ 11 กิโลวัตต์, ความสามารถในการจัดการ: 7200m 3 / h

    2.3.4 ท่ออากาศ: ตามโครงสร้างอาคารโรงงานเพื่อกำหนด (ดูรูปแบบกระบวนการ)

    2.3.5. หลังจากแปรรูปความเข้มข้นของฝุ่น (ผง) ≤ 120mg / m 3

    การออกแบบไฟฟ้า

    1. โครงการนำระบบควบคุมไฟฟ้า TN - C - S
    2.adopt การออกแบบดินที่ดีมีมาตรการป้องกันไฟฟ้าเช่นลัดวงจรเกินพิกัดการรั่วไหลหลักการออกแบบลวดแยกกระแสไฟฟ้าแรงสูงและกระแสไฟฟ้าอ่อน
    3. สตาร์ทหยุดการควบคุมและในเวลาเดียวกันมีแรงดันไฟฟ้าทำงานและหยุดคำแนะนำ
    4. สายความต้านทานความร้อน

    Ⅷบริการเทคโนโลยี

    1. จัดทำแผนแม่บทการชุบสังกะสีร้อน: แผนภาพเทคโนโลยีสำหรับการชุบสังกะสีด้วยความร้อนยกเว้นการประชุมเชิงปฏิบัติการ

    2. จัดหาวัสดุอุปกรณ์การออกแบบไฟฟ้าการผลิตการติดตั้งและการก่อสร้างสำหรับสายการผลิตทั้งหมด ไม่รวมร้านทำงานและอุปกรณ์สาธารณะ

    3. สนับสนุนการดีบักโดยรวมในสายการผลิตและการฝึกอบรมบุคลากร
