สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Xinlingyu |
ได้รับการรับรอง: | IS09001:2015 , ISO 45001:2018 |
หมายเลขรุ่น: | ไม่มี |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | negotiation |
รายละเอียดการบรรจุ: | ไม่มี |
เวลาการส่งมอบ: | 90 วัน |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
ขนาด (ยาว * กว้าง * สูง):: | ตามขนาดจริง | แรงดันไฟฟ้า:: | แรงดันไฟฟ้าภายในของลูกค้า |
---|---|---|---|
วัสดุท่อ:: | เหล็กกล้าคาร์บอนต่ำ, เหล็กเหนียว, ขดลวด GI, HRC, CRC | หมายเลขรุ่น:: | กำหนดเอง |
แอปพลิเคชัน:: | ท่อระบายน้ำ ท่อโครงสร้าง ท่อเสาเข็มก่อสร้าง | ||
แสงสูง: | สายการชุบสังกะสีแบบจุ่มร้อนที่กำหนดเอง,สายการชุบสังกะสีแบบจุ่มร้อน HRC,เครื่องชุบสังกะสีแบบท่อ HRC อย่างต่อเนื่อง |
สายการผลิตชุบสังกะสีแบบจุ่มร้อนอย่างต่อเนื่อง สายการชุบสังกะสีแบบจุ่มร้อน
สายการผลิตลวดสังกะสีจุ่มร้อนสามารถรับรู้ถึงการผลิตสังกะสีธรรมดา สังกะสีสูง ลวดโลหะผสมสังกะสีอลูมิเนียม ลวดเหล็กกล้าคาร์บอนต่ำ และลวดเหล็กกล้าคาร์บอนสูงในสายการผลิตเดียวกัน และเส้นผ่านศูนย์กลางลวดมักจะอยู่ที่ 1.6-4.5 มม.
ลวดเหล็กคาร์บอนต่ำ | ตามมาตรฐานการชุบสังกะสีแบบจุ่มร้อนของลวดเหล็กกล้าคาร์บอนต่ำที่เกี่ยวข้อง |
ข้อมูลจำเพาะของผลิตภัณฑ์ | Φ1.6 ~ 4.0mm |
แรงดึง | คาร์บอนต่ำ 450 นิวตัน/ตร.มม. ~ 550 นิวตัน/ตร.มม |
ความหนาของชั้นสังกะสี | สังกะสี 40~80/150~300 g/m2 |
ความเร็วในการผลิต | D / V40 ~ 60 (สูงสุด 80) |
จำนวนลวดเหล็ก | 12 |
ระยะห่างของลวดเหล็ก | การรักษาล่วงหน้า 35 มม.;สังกะสี 45 มม |
ความยาวของเครื่องมือในสายการผลิต | ประมาณโครงสร้างตัวยู 140ม |
พลังงานความร้อน | ก๊าซผสมหรือก๊าซแปลงพลังงานไฟฟ้า |
ข้อกำหนดด้านพลังงาน | ~ 380V, 50Hz |
Ⅳ กระบวนการทางเทคโนโลยี
1. กระบวนการทางเทคโนโลยีการชุบสังกะสีแบบจุ่มร้อน
2.การดำเนินการตามกระบวนการทำงานอัตโนมัติเต็มรูปแบบ
2.1 คู่มือการใช้งานปั้นจั่นไปยังตำแหน่งโหลดและแขวนในกลุ่มด้วยตนเองส่งสัญญาณเมื่อเสร็จสิ้น
2.2 อุปกรณ์ชุบกัลวาไนซ์แบบลูกกลิ้งอัตโนมัติเต็มรูปแบบก่อนการบำบัดจะยกชิ้นงานลงในถังล้างไขมัน ถังล้าง ถังกรด และถังฟลักซ์ตามลำดับ จากนั้นใส่ลงในพื้นที่ขนถ่าย
2.3 ชิ้นงานในพื้นที่ขนถ่ายเข้าสู่ตะกร้าโหลดหลังจากวัสดุเสริมนำไปสู่ทางอบแห้ง ชิ้นงานจะถูกยกขึ้นโดยเครื่องขนถ่ายลงในของเหลวสังกะสี
2.4 จุ่มลงในของเหลวสังกะสีผ่านระบบจุ่มสังกะสี ยกขึ้นโดยเครื่องหมุนเหวี่ยงและเครื่องหมุนเหวี่ยงหลังจากใช้เวลาแช่จนพอใจแล้วจึงย้ายไปยังพื้นที่ขนถ่าย
2.5 เทชิ้นงานลงในการพ่นสังกะสี การหล่อเย็น และการเคลือบผิว
2.6 ในที่สุดเทลงในสายพานลำเลียงที่จัดเก็บหลังจากการทดสอบ
Ⅴ.อุปกรณ์พื้นฐานในสายการผลิต ประสิทธิภาพ และพารามิเตอร์
1) ระบบส่งกำลังทำงานอัตโนมัติ
1. ประสิทธิภาพของอุปกรณ์และการกำหนดค่าส่วนประกอบ
1.1 ปั้นจั่นเคลื่อนที่อัตโนมัติชนิดโครงสำหรับตั้งสิ่งของ เครนเคลื่อนที่อยู่ในห้องซีลปรับสภาพ โดยเคลื่อนที่ไปมาระหว่างทั้งสองด้านของถัง
พารามิเตอร์อุปกรณ์:
①เครื่องยนต์หลัก: L31m (ความยาวสองราง)*W2.3 (ระยะกึ่งกลางรางสองราง)*H4.5m (สิ่งอำนวยความสะดวกเสริมโดยรอบ)
②เครนยกเสาเดี่ยวรางกลางประเภทโครงสำหรับตั้งสิ่งของ: 1 ชุด ระดับการเดินทาง V=6-15m/min (การควบคุมความถี่) การยก V=5-15m/min (การควบคุมความถี่) ความสูงในการยกคือ 3200mm คุณภาพการยก≤1000kg (บรรจุ เสา แร็ค และน้ำหนักชิ้น)
③ระยะพิตช์การวิ่ง: 10 นาที (สามารถปรับได้ 10 นาทีขึ้นไป)
④ยกสูงของเครื่องยกวัสดุคือ 1m
1.2 รถเข็นวัสดุเสริมและห้องอบแห้ง:
ขนาด:6500mmx700mm
กำลังไฟ:18KW
1.3 สายพานลำเลียง
ขนาด:3000mmx700mm
กำลังไฟ:12KW
2) อุปกรณ์ป้องกันการกัดกร่อนของสถานที่

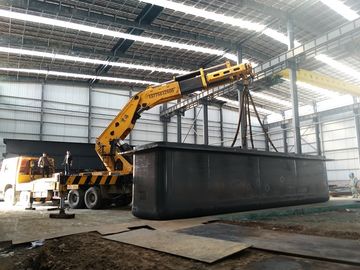

1. ถังป้องกันการกัดกร่อน:
โครงสร้างถัง: สร้างรากฐานคอนกรีตบนพื้นดินและยึดจุดยึดไว้ล่วงหน้าเพื่อเสริมความแข็งแกร่งสำหรับการใช้งานภายนอก
พารามิเตอร์ถัง:
ชื่อ | สลัว (L * W * Hmm) | จำนวน | การทำงาน |
ถังล้างไขมัน | 1580*700*1000 | 6 ชุด | ขจัดคราบน้ำมันและสนิม |
ถังกรด | 1580*700*1000 | 3 ชุด | ขจัดสนิม |
ถังล้าง | 1580*700*1000 | 4 ชุด | |
ถังฟลักซ์ | 1580*700*1000 | 1 ชุด | พื้นผิวที่ใช้งานของชิ้นงาน |
2. ระบบชั่งน้ำหนัก:
การควบคุมอัตโนมัติ สูงสุด 100 กก./ตะกร้า ความแม่นยำ ±2 กก
3. ระบบการใส่ลงในหม้อ
อุปกรณ์ทั้งหมด บันทึกเวลาลงหม้อ 1 ตะกร้า/นาที (ภายใต้เวลาแช่อนุญาตหลักฐาน)
4. ระบบแช่ในหม้อ:
อุปกรณ์ส่งกำลัง ควบคุมเวลาแช่ตามจังหวะการผลิต
5. ระบบหมุนเหวี่ยงออกจากหม้อ
อุปกรณ์ทั้งหมด การควบคุมอัตโนมัติ พร้อมฟังก์ชันหมุนเหวี่ยงอัตโนมัติ
6. ระบบตอบสนองตะกร้าสังกะสี:
ควบคุมการหมุนของตะกร้าตามจังหวะโดยอัตโนมัติ
พลังงานรวมข้างต้นคือ 20KW
4) หลังการรักษา:
1. ระบบพ่นสังกะสี:
ขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
2. ระบบระบายความร้อน:
ขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
3. ระบบทู่:
ขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 2KW
4. ระบบปั่นแห้ง:
ขนถ่ายวัสดุโดยอัตโนมัติ กำลังไฟ 5KW
Ⅵ.อุปกรณ์ป้องกันสิ่งแวดล้อม (ฝุ่นสังกะสี น้ำเสีย และกรดเสีย)
1. ระบบบำบัดละอองกรดไฮโดรคลอริกและก๊าซไอเสีย
ละอองกรดไฮโดรคลอริกส่วนใหญ่มาจากถังล้างกรดและไอของฟลักซ์เป็นส่วนผสมของละอองกรดและไอน้ำ
1.1 การออกแบบเทคโนโลยี
แผนภาพการไหลของกระบวนการดูดซับกรด
1.2 คำอธิบายอุปกรณ์:
1.2.1 ห้องปิดผนึกหมอกกรด: ขนาดประมาณ 16500 * 2500 * 3000 มม
• วางแผนการลงทุนที่เหมาะสม เลือกหน่วยตัวอย่างที่มีเหตุผล
• จัดเตรียมแผนผังอุปกรณ์ แผนผังโรงงานให้คุณฟรี
• จัดเตรียมอุปกรณ์พื้นฐานและเขียนแบบให้ฟรีหากจำเป็น ให้ให้คำแนะนำทางเทคนิคในสถานที่สำหรับอุปกรณ์
• การก่อสร้างฐานราก
• จัดให้มีการติดตั้งอุปกรณ์และการทดสอบเดินเครื่อง ตรวจสอบการทำงานตามปกติของสายการผลิต
• จัดการฝึกอบรมด้านเทคนิคอย่างมืออาชีพเพื่อช่วยให้พนักงานของคุณคุ้นเคยกับอุปกรณ์โดยเร็ว
Ⅰ.ประเด็นสำคัญด้านเทคโนโลยีสายการผลิต:
โครงการประกอบด้วยสามระบบ คือ การชุบสังกะสีแบบจุ่มร้อนอัตโนมัติ ระบบควบคุมสิ่งแวดล้อม ระบบลอจิสติกส์ โครงการทั้งหมดขึ้นอยู่กับการรักษาสิ่งแวดล้อม การประหยัดพลังงาน และลดกำลังคน
เทคโนโลยีที่สำคัญ:
1. โครงการสายการผลิตสังกะสีร้อนป้องกันสิ่งแวดล้อมโดยอัตโนมัติ
2. ระบบควบคุมโลจิสติกอัตโนมัติ ปรับเปลี่ยนตามเวลาจริงตามจังหวะการผลิต ใช้ทรัพยากรอย่างคุ้มค่า
3. เตาเผาใช้พลังงานสะอาดเพื่อให้ความร้อนแก่หม้อสังกะสี เตาหลอมอุณหภูมิซีการควบคุมอัตโนมัติช่วยยืดอายุการใช้งานของหม้อสังกะสี
4. ปิดการรวบรวมก๊าซเสียทั้งหมด, มาตรฐานการบำบัดและการปล่อยจากส่วนกลาง, การปล่อยเป็นศูนย์
Ⅱ.พารามิเตอร์ทางเทคนิค
1. ขนาดหม้อสังกะสี: หม้ออโลหะ หม้อเซรามิก 4×1×1ม. ความจุประมาณ 26 ตัน
2. ผลผลิต: 1,000t / ปี
3. ประเภทของเครื่องทำความร้อน: เครื่องทำความร้อนไฟฟ้า
4.กะการทำงาน: 3 กะ (8 ชม./กะ, ปีทำงาน 300 วัน, 3 กะ, วันทำงาน 20 ชม.)
5. รูปแบบ: รูปร่างวนรอบสามช่วงคือ 6.5 ม. ความยาว 36.4 ม. รายละเอียดในแผนผังรูปแบบ
6. ไฟฟ้าและน้ำประปา
6.1 กำลังสูงสุดของอุปกรณ์ไฟฟ้าประมาณ 500Kw
6.2 ในการผลิต 1 ตันโดยเฉลี่ยต้องการ 0.01 ม3น้ำความดันต้องไม่ต่ำกว่า 0.2MPa
6.3 ค่า pH ของน้ำอยู่ที่ 6.5 ถึง 8 น้ำประปา น้ำในแม่น้ำ หรือน้ำบาดาล สามารถนำมาใช้ได้ โดยส่วนใหญ่ใช้สำหรับเสริมการบริโภคในระหว่างการผลิต
7. ระบบบำบัดรักษาสิ่งแวดล้อม: ก๊าซเสียและการบำบัดของแข็งของเสียเพื่อการผลิตที่ดีต่อสุขภาพ
8. ลมอัด: แรงดันเลือดออก 0.6Mp/cm2, แอร์ดีมานด์ 6m3/ชม.
โครงสร้างห้องที่ปิดสนิท: ติดแผ่นเรซินสังเคราะห์ที่ทำโปรไฟล์บนโครงโครงสร้างเหล็ก สามารถรับรู้ถึงการป้องกันการกัดกร่อนมากว่า 20 ปี เป็นแผ่นห้องปิดผนึกที่ทำขึ้นเองเฉพาะในบริษัทของเราเท่านั้นใส่หน้าต่างโปร่งใสบนผนังห้องที่ปิดสนิท เป็นประโยชน์แก่ผู้ปฏิบัติงานที่อยู่บนแท่นโครงสร้างเหล็กในการสังเกตและใช้งานสภาพการทำงานติดตั้งปล่องควันที่ด้านหนึ่งของผนังถังกรดและระยะห่างถึงพื้นสูง 2.5 ม. ดูดหมอกกรดไปยังหอขัดถูหมอกกรดโดยพัดลมดูดอากาศ
1.2.2 พารามิเตอร์การออกแบบหอชำระล้าง:
หอล้างหมอกกรดควันพิษในห้องปิดบำบัดหมอกกรดทำให้เกิดการหมักดองระบบรวบรวม 3 ชุดรวบรวมการผลิตหมอกกรดตามความจุที่แท้จริงของสิ่งอำนวยความสะดวก อีกครั้งผ่านสเปรย์สุราอัลคาไลและระบบล้างบริสุทธิ์เพื่อชำระให้บริสุทธิ์
ก. พัดลมแบบแรงเหวี่ยงพลาสติกเสริมใยแก้ว
ความสามารถในการระเบิด: 13,000 ลบ.ม./ชม
แรงดันลม:2600pa
อัตราการทำงาน:15kw
b. ถังสำหรับชำระหมอกกรด
ลักษณะอุปกรณ์: Φ1.8m ×5.1m
วัสดุ : pp
ปริมาณการประมวลผล: 18,000 ลบ.ม. / ชม. ความเร็วลมหอเปล่า: 1.5 ม. / วินาที
ชั้นสเปรย์: 2 ชั้น เวลาสัมผัส: ความต้านทานรวม: 10 วินาที
หอชำระล้าง : 900 Pa
แหวน Raschig, ความสูงของฟิลเลอร์แหวนพอล: 500 มม. (3 ระดับ)
อัตราส่วนของเหลวก๊าซ: 500:1
ค. ปั๊มหมุนเวียน
การไหล:25 ลบ.ม. / ชม
ลิฟท์: 24m กำลังไฟ: 15KW (3sets)
1.3 การทำนายผล
ความเข้มข้นเริ่มต้นของละอองกรดอยู่ที่ประมาณ 43 มก./ลบ.ม. หลังจากปิดฝาดักลงในตัวดูดซับละอองน้ำ ประสิทธิภาพการทำให้บริสุทธิ์ของละอองกรดไฮโดรคลอริกอยู่ที่ประมาณ 95% หลังจากการพ่นละอองจะดูดซับก๊าซไอเสียสู่ชั้นบรรยากาศ
2. ระบบประมวลผลฝุ่นสังกะสี
การกำกับดูแล 2.1กระบวนการ
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิต เรามีโรงงาน 2 แห่งและทีมงานด้านเทคนิคของเราเอง ยินดีต้อนรับเข้าสู่เรา
ถาม: เงื่อนไขการชำระเงินประเภทใดที่คุณสามารถทำได้
ตอบ: เรายอมรับ T/T และ L/C ได้
ถาม: ข้อมูลใดที่คุณต้องการก่อนที่จะทำข้อเสนอ
A: เส้นผ่านศูนย์กลางท่อ ช่วงความหนา การใช้งาน เกรดเหล็กดิบ น้ำหนักม้วน และองศาอัตโนมัติ
ถาม: ฉันควรทำอย่างไรหากเพิ่งเริ่มธุรกิจใหม่
ตอบ: ติดต่อเราทันที เรามีที่ปรึกษาฟรีสำหรับบริการก่อนการขาย นอกจากนี้ เราสามารถช่วยคุณแก้ปัญหาการซื้อวัตถุดิบ (เหล็กม้วน) การฝึกอบรมพนักงาน ราคาตลาดต่างประเทศ
ถาม: คุณทำ QA อย่างไร
A: เรามีทีมงานพิเศษที่เข้มงวดในการทำ QA ซึ่งเป็นหนึ่งในจุดแข็งของเรา:
(1) กล่องเกียร์ทุกอันจะได้รับการทดสอบเป็นเวลา 8 ชั่วโมงโดยมีน้ำมันอยู่ภายในเพื่อรับประกันว่าไม่มีการรั่วไหล
(2) ทุกเพลาจะได้รับการตรวจสอบสำหรับการกระโดดตรงกลาง
(3) ลูกกลิ้งทุกอันจะได้รับการตรวจสอบเพื่อให้แน่ใจว่าชิ้นส่วนที่สำคัญอยู่ในช่วงความทนทานจะได้รับการตรวจสอบในทุกมิติ
ถาม: ทำไมฉันควรเลือกคุณ อะไรคือความแตกต่างระหว่างคุณกับซัพพลายเออร์จีนรายอื่น
ตอบ: เรามีสมาธิในอุตสาหกรรมนี้มากว่า 20 ปี และโดยเฉพาะอย่างยิ่งในเครื่องทำท่อสายเครื่องทำท่อของเราส่งออกโดยตรงไปยังรัสเซีย เวียดนาม อินเดีย อินโดนีเซีย และประเทศอื่น ๆ ในเอเชีย แอฟริกา ตะวันออกกลาง และอเมริกาใต้
2.2.คำอธิบายกระบวนการ:
ใช้พัดลมดูดฝุ่นจากห้องที่ปิดสนิทไปยังถุงกรอง จากนั้นผ่านสิ่งกีดขวางของหอคอยและลูกบอลกลวงเพื่อเพิ่มพื้นที่ผิวการรักษา ใช้การฉีดพ่นด้วยละอองฝอยและกรองอนุภาคที่เป็นอันตราย บรรลุผลการชำระล้าง
2.3 การแนะนำอุปกรณ์:
2.3.1 ห้องกันควันในสายการผลิต : 1 ชุด (8000*3700*3000mm)
ทางเข้า-ออกทั้ง 2 ด้านของชุดซีลล่วงหน้า ติดแผ่นกันสนิมบนโครงสร้างเหล็ก ติดตั้งหน้าต่างทั้ง 2 ด้าน สามารถสังเกตสภาพห้องที่ปิดสนิทได้ ระบายความร้อนด้วยน้ำที่ซีลเหมือนกัน เพื่อป้องกันการระเหยของความชื้นที่ทำให้เกิดการสึกกร่อนของอุปกรณ์ .
2.3.2 เครื่องดักฝุ่นแบบถุงพัลส์เจ็ตแบบออฟไลน์
พารามิเตอร์:
ปริมาณลมทิ้ง:7200ม3/h พื้นที่ตัวกรอง:120㎡
อัตราการกรอง:1 ม./นาที ความต้านทานสิ่งอำนวยความสะดวก:1200-1500Pa
สิ่งอำนวยความสะดวกมีแรงดันลบอย่างต่อเนื่อง: 5,000Pa
2.3.3 พัดลมดูดอากาศแบบเหนี่ยวนำ
เลือกพัดลมแบบแรงเหวี่ยงต้านทานอุณหภูมิสูงแบบเหนี่ยวนำ 1 ชุด อัตราการทำงาน 11 KW ความสามารถในการจัดการ: 7200m3/ชม.
2.3.4 ท่ออากาศ: ตามโครงสร้างของอาคารโรงงานที่จะกำหนด (ดูผังกระบวนการ)
2.3.5.หลังการแปรรูป ความเข้มข้นของฝุ่น (ผง) ≤120มก./ม.ม3
Ⅶ.การออกแบบไฟฟ้า
1. โครงการใช้ระบบควบคุมไฟฟ้า TN-C-S
2. ใช้การออกแบบสายดินที่ดีพร้อมมาตรการป้องกันไฟฟ้าเช่นการลัดวงจร, การโอเวอร์โหลด, การรั่วไหล หลักการออกแบบแยกสายไฟกระแสหนักและกระแสไฟอ่อน
3.เริ่ม หยุด ควบคุม และในขณะเดียวกันก็มีกระแส แรงดัน วิ่ง หยุดคำสั่ง
4. สายทนความร้อน
Ⅷ.บริการด้านเทคโนโลยี
1.จัดทำแผนการออกแบบสำหรับการชุบสังกะสีแบบร้อน: แผนภาพเทคโนโลยีสำหรับการชุบสังกะสีแบบร้อน ยกเว้น Workshop
2.จัดหาวัสดุอุปกรณ์ไฟฟ้า ออกแบบ ผลิต ติดตั้ง และก่อสร้างทั้งสายการผลิตไม่รวม Work-shop และอุปกรณ์สาธารณะ
3.ให้การดีบักโดยรวมในสายการผลิตและการฝึกอบรมบุคลากร
Ⅲ.รูปแบบของระบบ
1. คำอธิบายเค้าโครง
1.1 เมื่อพิจารณาถึงเหตุผลของถังชุบสังกะสีแบบจุ่มร้อนแต่ละถังและการขนถ่ายชิ้นงาน สายการผลิตทั้งหมดใช้เค้าโครงโรงงานแบบ 1 ทั่วทั้ง 6.5m การโหลด * ขนถ่ายในสิ่งเดียว วัตถุดิบและผลิตภัณฑ์สำเร็จรูปและการเชื่อมต่อข้ามอุปกรณ์หลักในการชุบสังกะสีแบบจุ่มร้อนหลักในหนึ่งเดียว ข้าม.(รายละเอียดใน CAD)
1.2 การโหลดและการขนถ่ายชิ้นงานด้วยตนเอง การดำเนินการอื่นๆ ทั้งหมดจะทำงานโดยอัตโนมัติ
1.3 อุปกรณ์อัตโนมัติทั้งหมดถูกตั้งค่าด้วยมือ / การทำงานอัตโนมัติ
2. แผนภาพเค้าโครงเครื่องบิน
